1 各部の名称と働き
ここでは、ワークステーション本体、マザーボードの各部の名称と働きを説明します。

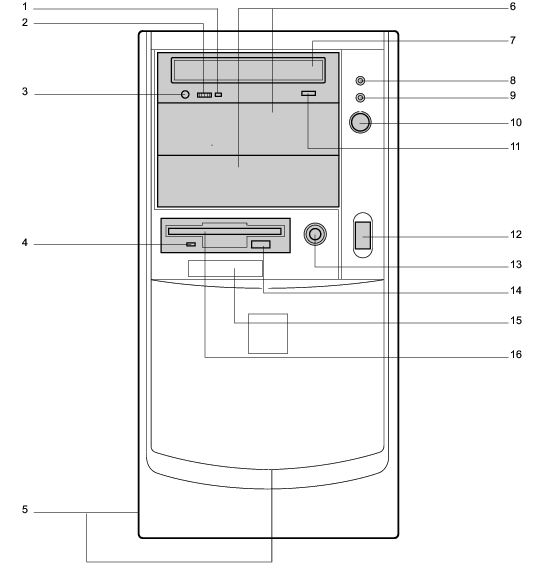

ワークステーション本体前面
CDアクセスランプ
CD-ROMからデータを読み込んでいるときや音楽CDを再生しているときに点灯します。
ヘッドホンボリューム(音楽CDのみ)
ヘッドホンを接続したときに、ヘッドホンの音量を調整します。
ヘッドホン端子(音楽CDのみ)
市販のヘッドホンで音楽CDを聴くときに、ヘッドホンを接続します。
フロッピーディスクアクセスランプ
フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み込んだりしているときに点灯します。
通風孔(側面およびフロントパネル下部)
冷却のために空気を取り込みます。
5インチファイルベイ
内蔵SCSIオプション(DATユニットなど)、内蔵IDEオプション(光磁気ディスクドライブなど)を取り付けます。
内蔵オプションは、外付けタイプの機器と異なり、電源をワークステーション本体からとるため、コンセントを必要としません。また、省スペースというメリットもあります。
CD-ROMドライブ
CD-ROMのデータやプログラムを読み出したり、音楽用CDを再生したりします。
ディスクアクセスランプ
ハードディスクにデータを書き込んだり、ハードディスクからデータを読み込んだりしているときに点灯します。
電源ランプ
ワークステーション本体に電源が入っているときに緑色に点灯します。
スタンバイ状態(省電力状態)時にはオレンジ色に点灯します。
ワークステーション本体に電源が入っていないときは消灯しています。
電源ボタン
ワークステーション本体の電源を入れるときや、OSの設定によりスタンバイ状態(省電力状態)にするときに押します。
CD取り出しボタン
CD-ROMをセットするときや取り出すときに押します。
USBコネクタ
カバーを上にスライドさせて、USB規格(1.1)の機器を接続します。
リセットスイッチ
メモリ内のデータ消去、OSなどのソフトウェアの再読み込み、および各種オプションカード、ハードディスクドライブなどの周辺機器を初期化するときに押します。
なんらかの原因によって、本ワークステーションが停止し、OS上からリセットできない場合のみ、上記の方法でリセットを行ってください。
また、本ワークステーションが停止しても、むやみに電源を切らないでください。
ハードディスクの故障の原因となることがあります。
フロッピーディスク取り出しボタン
フロッピーディスクを取り出すときに押します。
フロッピーディスクアクセスランプが点灯しているときは、押さないでください。
スマートカードベイ
カスタムメイドのスマートカードリーダ/ライタを取り付けます。
フロッピーディスクドライブ
フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み込んだりします。
