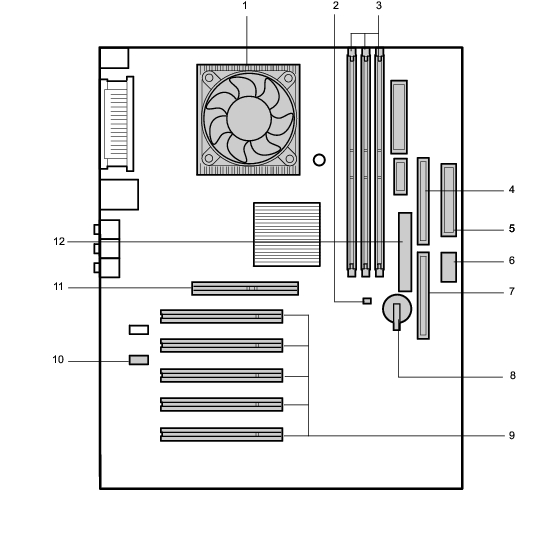

マザーボード
CPU(CPUファンの下にあります)
メモリ電源LED
メモリに電源が供給されている場合に点灯します。
メモリスロット
メモリを取り付けます。図中左からDIMM1〜3と並んでいます。
メモリを増設すると、一度に読み込めるデータの量が増え、ワークステーションの処理能力があがります。
セカンダリIDEコネクタ
CD-ROMドライブのケーブルを接続します。
フロッピーコネクタ
フロッピーディスクドライブのケーブルを接続します。
コンフィグレーションスイッチ
BIOSのパスワードを忘れてしまったときに使用します。詳しくは
「パスワードを忘れてしまったときには」
をご覧ください。
プライマリIDEコネクタ
OSが起動するハードディスクのケーブルを接続します。
内蔵バッテリ
本ワークステーションのセットアップ値を保存するためのバッテリです。
PCIスロット
PCIカードを取り付けます。図中上から、PCI スロット1〜5と並んでいます。
SCSIカードを取り付ければ、SCSI規格のハードディスクやDATユニットなどを取り付けられるようになります。
CD INコネクタ(黒)
CD-ROMドライブからのAUDIOケーブルを接続します。
AGPコネクタ
グラフィックスカードを取り付けます。
フロントパネルコネクタ
フロントパネルからのスイッチケーブル、およびSCSIハードディスク用のLEDケーブルを取り付けます。
