Advancedメニュー

---

デバイスの設定などを行います。

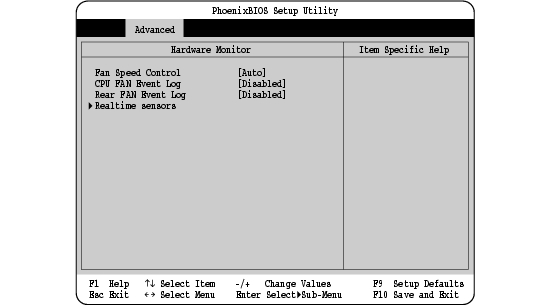

□ Hardware Monitor

サブメニューを使用して、メインボードに搭載されているハードウェアモニタの確認や設定を行います。

• FAN Speed Control（変更禁止）：本設定はお使いになれません。「Auto」のままお使いください。
• CPU FAN Event Log（変更禁止）：本設定はお使いになれません。「Disabled」のままお使いください。
• Rear FAN Event Log（変更禁止）：本設定はお使いになれません。「Disabled」のままお使いください。

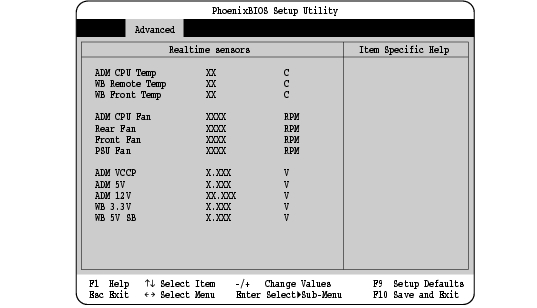

□ Realtime sensors

サブメニューを使用して、メインボードに搭載されているハードウェアモニタの確認を行います。

• ADM CPU Temp：CPUの温度が表示されます。
• WB Remote Temp：ワークステーション本体に取り付けられている温度センサーの温度が表示されます。
• WB Front Temp：メインボードに搭載されている温度センサーの温度が表示されます。
• ADM CPU Fan：本ワークステーションでは、使用していません。
• Rear Fan：本ワークステーションでは、使用していません。
• Front Fan：ワークステーション本体前面に取り付けられているファンの回転速度（rpm）が表示されます。
• PSU Fan：電源ユニットに取り付けられているファンの現在の回転速度（rpm）が表示されます。
• ADM VCCP： Vcoreの現在の電圧が表示されます。
• ADM 5V：5Vラインの現在の電圧が表示されます。
• ADM 12V：12Vラインの現在の電圧が表示されます。
• WB 3.3V：3.3Vラインの現在の電圧が表示されます。
• WB 5V SB：5VSBラインの現在の電圧が表示されます。

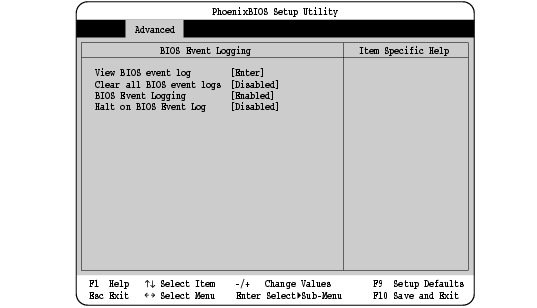

□ BIOS Event Logging

サブメニューを使用して、BIOSイベントログの確認や設定を行います。

• View BIOS event log：【Enter】キーを押すと、BIOSイベントログが表示されます。
• Clear All BIOS event logs：再起動時にBIOSイベントログを消去するかどうかを設定します。
  • Disabled（初期値）：BIOSイベントログを消去しません。
  • Enabled：BIOSイベントログを消去します。

• 「Enabled」に設定して再起動時にBIOSイベントログの内容を消去すると、自動的に設定が「Disabled」に変更されます。

• BIOS Event Logging：BIOSがエラーを検出したときに、BIOSイベントログに記録するかどうかを設定します。
  • Disabled：BIOSイベントログに記録しません。
  • Enabled（初期値）：BIOSイベントログに記録します。
• Halt on Event Log：BIOSイベントログが記録されている時に自己診断（POST）終了後に、システムの起動を停止するかどうか設定します。
  • Disabled（初期値）：システムの起動を停止しません。
  • Enabled：システムの起動を停止します。

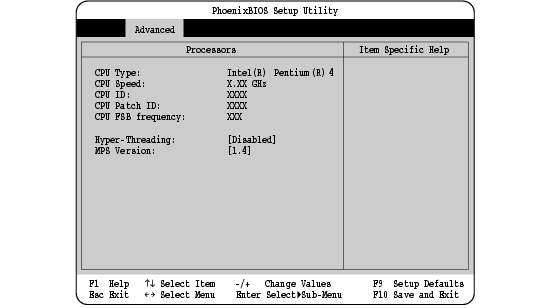

□ Processors

サブメニューを使用して、CPU情報の表示や設定を行います。

• CPU Type：搭載されているCPUの名称が表示されます。
• CPU Speed：搭載されているCPUのクロック数が表示されます。
• CPU ID：搭載されているCPUのCPU IDが表示されます。
• CPU Patch ID：搭載されているCPUのパッチIDが表示されます。
• CPU FSB frequency：搭載されているCPUのシステムバスのクロック数（MHz）が表示されます。
• Hyper-Threading：Hyper Threading Technology（1つの物理プロセッサのリソースを、2つの論理プロセッサに見せる技術）を有効にするかどうかを設定します。
  • Disabled（初期値）：Hyper Threading Technologyを無効にします。
  • Enabled：Hyper Threading Technology有効にします。

• パフォーマンスを向上させるためには、OS（Windows XP（SP1以降））とアプリケーションがHyper Threading Technologyに対応している必要があります。

  Hyper Threading Technologyに対応していない場合、本設定を「Enabled」に設定すると、パフォーマンスの低下することがあります。

• MPS Version：使用するマルチプロセッサテーブルを設定します。マルチプロセッサ対応OSが、システムのマルチプロセッサ特性を認識するためには、マルチプロセッサテーブルが必要です。
  • 1.1/1.4（初期値）

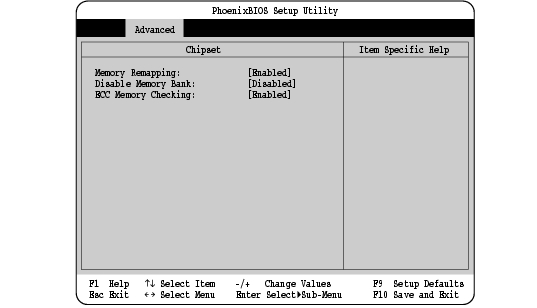

□ Chipset

サブメニューを使用して、メモリの設定を行います。

• Memory Remapping：メモリ容量が4GB搭載時、メモリ領域の再割り当てを行うかどうかを設定します。
  • Disabled：メモリ領域の再割り当てを行いません。
  • Enabled（初期値）：メモリ領域の再割り当てを行います。
• Disable Memory Bank：使用する最大メモリ容量を2GBに制限するかどうかを設定します。
  • Disabled（初期値）：最大メモリ容量を2GBに制限しません。
  • Enabled：最大メモリ容量を2GBに制限します。
• ECC Memory Checking：メモリのデータエラー検出と訂正を行うかどうかを設定します。
  • Disabled：データエラー検出と訂正を行いません。
  • Enabled（初期値）：データエラー検出と訂正を行います。

□ Floppy Disk Drive

サブメニューを使用して、フロッピーディスクドライブの設定を行います。

• Floppy Disk Controller：メインボードに搭載されているフロッピーディスクコントローラを有効にするかどうかを設定します。
  • Disabled：フロッピーディスクコントローラを無効にします。
  • Enabled（初期値）：フロッピーディスクコントローラを有効にします。
  • Auto：フロッピーディスクコントローラを自動的に認識します。

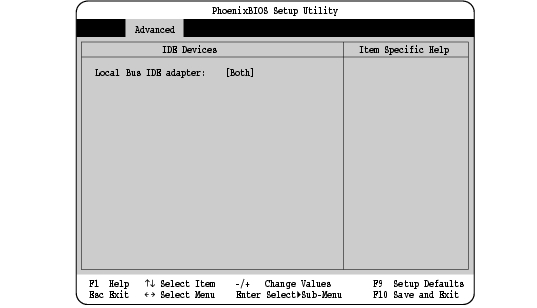

□ IDE Devices

サブメニューを使用して、メインボードに搭載されているIDEコントローラの設定を行います。

• Local Bus IDE adapter：メインボードに搭載されているIDEコントローラを有効にするかどうかを設定します。
  • Disabled：IDEコントローラを無効にします。
  • Primary：プライマリIDEインタフェースを有効にします。
  • Secondary：セカンダリIDEインタフェースを有効にします。
  • Both（初期値）：プライマリIDEインタフェースおよびセカンダリIDEインタフェースを有効にします。

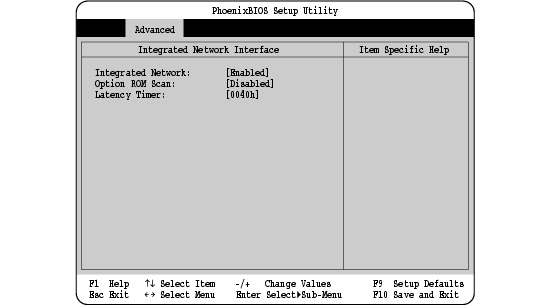

□ Integrated Network Interface

サブメニューを使用して、メインボードに搭載されているLANコントローラの設定を行います。

• Integrated Network：メインボードに搭載されているLANコントローラを有効にするかどうかを設定します。
  • Enabled（初期値）：LANコントローラを有効にします。
  • Disabled：LANコントローラを無効にします。
• Option ROM Scan：メインボードに搭載されているLANコントローラの拡張ROM領域を初期化するかどうかを設定します。
  • Enabled：拡張ROM領域を初期化します。
  • Disabled（初期値）：拡張ROM領域を初期化しません。

• PXE機能を使用して、サーバからローカルネットワーク経由でオペレーティングシステムをロードする場合は、本設定をEnabledにする必要があります。なお、ネットワークサーバから起動するためには、『Wired for Management Baseline Version2.0』に準拠したインストレーションサーバシステムが必要になります。

• Latency Timer（変更禁止）：本設定はお使いになれません。「0040h」のままお使いください。

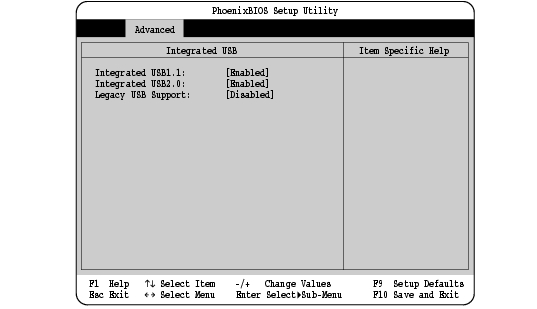

□ Integrated USB

サブメニューを使用して、メインボードに搭載されているUSBコントローラの設定を行います。

• Integrated USB 1.1：メインボードに搭載されているUSB1.1コントローラを有効にするかどうかを設定します。
  • Disabled：USB1.1コントローラを無効にします。
  • Enabled（初期値）：USB1.1コントローラを有効にします。

• 「Integeated USB1.1」を「Disabled」に設定した場合、搭載されているUSBコネクタは、すべて使用できなくなります。

• Integrated USB 2.0：メインボードに搭載されているUSB2.0コントローラを有効にするかどうかを設定します。「Integrated USB 1.1」を「Enabled」に設定した場合のみ設定できます。
  • Disabled：USB2.0コントローラを無効にします。
  • Enabled（初期値）：USB2.0コントローラを有効にします。
• Legacy USB Support：USB未対応のOSで、USBキーボードやUSBマウスを使用できるようにするかどうかを設定します。「Integrated USB 1.1」を「Enabled」に設定した場合のみ設定できます。
  • Disabled（初期値）：USB未対応のOSで、USBキーボードやUSBマウスが使えません。
  • Enabled：USB未対応のOSで、USBキーボードやUSBマウスが使えます。

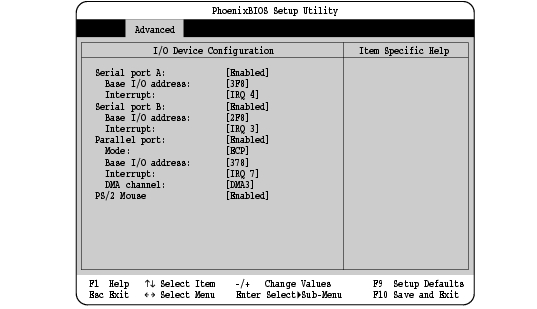

□ I/O Device Configuration

サブメニューを使用して、メインボードに搭載されているシリアルポートとパラレルポートの設定を行います。

• Serial port A：メインボードに搭載されているシリアルポート1を有効にするかどうかを設定します。
  • Disabled：シリアルポート1を無効にします。
  • Enabled（初期値）：シリアルポート1を有効にします。
  • Auto：シリアルポート1を自動的に認識します。
• Base I/O address：メインボードに搭載されているシリアルポート1のI/Oアドレスを設定します。「Serial port A」を「Enabled」に設定した場合のみ設定できます。
  • 3F8（初期値）/2F8/3E8/2E8
• Interrupt：メインボードに搭載されているシリアルポート1の割り込み要求を設定します。「Serial port A」を「Enabled」に設定した場合のみ設定できます。
  • IRQ 3/IRQ 4（初期値）
• Serial port B：メインボードに搭載されているシリアルポート2を有効にするかどうかを設定します。
  • Disabled：シリアルポート2を無効にします。
  • Enabled（初期値）：シリアルポート2を有効にします。
  • Auto：シリアルポート2を自動的に認識します。
• Base I/O address：メインボードに搭載されているシリアルポート2のI/Oアドレスを設定します。「Serial port B」を「Enabled」に設定した場合のみ設定できます。
  • 3F8/2F8（初期値）/3E8/2E8
• Interrupt：メインボードに搭載されているシリアルポート2の割り込み要求を設定します。「Serial port B」を「Enabled」に設定した場合のみ設定できます。
  • IRQ 3（初期値）/IRQ 4
• Parallel port：メインボードに搭載されているパラレルポートを有効にするかどうかを設定します。
  • Disabled：パラレルポートを無効にします。
  • Enabled（初期値）：パラレルポートコントローラを有効にします。
  • Auto：パラレルポートを自動的に認識します。
• Mode：メインボードに搭載されているパラレルポートの動作モードを設定します。接続する周辺機器に合わせて設定してください。
  • Output only/Bi-directional/EPP/ECP（初期値）
• Base I/O address：メインボードに搭載されているパラレルポートのI/Oアドレスを設定します。「Parallel Port」を「Enabled」に設定した場合のみ設定できます。
  • 378（初期値）/278/3BC
• Interrupt：メインボードに搭載されているパラレルポートの割り込み要求を設定します。「Parallel Port」を「Enabled」に設定した場合のみ設定できます。
  • IRQ 5/IRQ 7（初期値）
• DMA channel：ECP規格の周辺機器を接続する場合に使用するDMAチャネルを設定します。「Parallel Port」を「Enabled」に設定し、「Mode」を「ECP」に設定した場合のみ設定できます。
  • DMA 1/DMA 3（初期値）

• シリアルポートとパラレルポートを無効にすると、デバイスマネージャから見えなくなります。
• シリアルポート1、シリアルポート2、パラレルポートのリソース（I/Oアドレス、割り込み要求、DMAチャネル）を、同じ設定値に設定しないでください。
• 接続するデバイスによっては、お使いになれないものもあります。

• PS/2 Mouse：メインボードに搭載されているPS/2マウスコントローラを有効にするかどうかを設定します。
  • Disabled：PS/2マウスコントローラを無効にします。
  • Enabled（初期値）：PS/2マウスコントローラを有効にします。

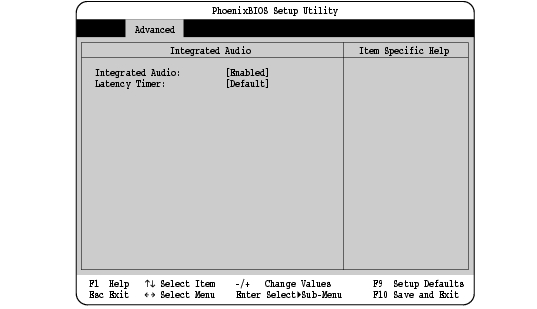

□ Integrated Audio

サブメニューを使用して、メインボードに搭載されているオーディオコントローラの設定を行います。

• Integrated Audio：メインボードに搭載されているオーディオコントローラを有効にするかどうかを設定します。
  • Enabled（初期値）：オーディオコントローラを有効にします。
  • Disabled：オーディオコントローラを無効にします。
• Latency Timer（変更禁止）：本設定はお使いになれません。「Default」のままお使いください。

□ AGP Slot (Graphics)

サブメニューを使用して、メインボードに搭載されているAGP Pro 50スロットの設定を行います。

• Device Vendor：搭載されているAGPカードのコントローラ製造元が表示されます。
• Card Vendor：搭載されているAGPカードの製造元が表示されます。
• Graphics Aperture：AGPディスプレイが使用するメモリのサイズ（Mバイト）を設定します。
  • 256MB/128MB（初期値）/64MB/32MB
• Latency Timer（変更禁止）：本設定はお使いになれません。「Default」のままお使いください。

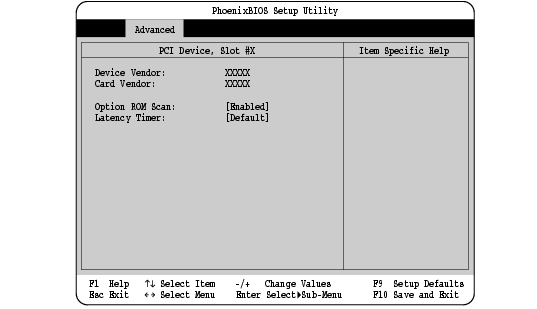

□ PCI Device, Slot #1

□ PCI Device, Slot #2

□ PCI Device, Slot #3

□ PCI Device, Slot #4

□ PCI Device, Slot #5

サブメニューを使用して、メインボードに搭載されている32bit/33MHz PCIスロット1〜5の設定を行います。

• 各サブメニューと32bit/33MHz PCIスロットの関係は、次の通りです。

  PCI Device,Slot #1→32bit/33MHz PCIスロット1

  PCI Device,Slot #2→32bit/33MHz PCIスロット2

  PCI Device,Slot #3→32bit/33MHz PCIスロット3

  PCI Device,Slot #4→32bit/33MHz PCIスロット4

  PCI Device,Slot #5→32bit/33MHz PCIスロット5

• Device Vendor：搭載されているPCIカードのコントローラ製造元が表示されます。搭載されていない場合、「Empty Slot」と表示されます。
• Card Vendor：搭載されているPCIカードの製造元が表示されます。搭載されていない場合、「Empty Slot」と表示されます。
• Option ROM Scan：搭載されているPCIカードの拡張ROM領域を初期化するかどうかを設定します。
  • Enabled（初期値）：拡張ROM領域を初期化します。
  • Disabled：拡張ROM領域を初期化しません。
• Latency Timer（変更禁止）：本設定はお使いになれません。「Default」のままお使いください。

□ Reset Configuration Data

起動時に、Plug & Playの情報が保存されているESCD（Extended System Configuration Data）を初期化するかどうかを設定します。

• No（初期値）：ESCDを初期化しません。
• Yes：ESCDを初期化します。

• 「Yes」に設定して再起動時にESCDの内容を初期化すると、自動的に設定が「No」に変更されます。
