4 拡張カードを取り付ける

---

拡張カードは、本ワークステーションの機能を拡張します。

• ご購入後、拡張カードを取り付ける場合は、Windowsのセットアップをしてから、一度電源を切った後に取り付けてください（→『取扱説明書』）。
• LANカードは1枚まで搭載可能です。

	拡張カードの取り付けや取り外しを行う場合は、ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜いた後に作業してください。 感電の原因となります。
	拡張カードの取り付けや取り外しを行う場合は、電源を切り電源プラグをコンセントから抜いた後、十分に待ってから作業をしてください。 火傷の原因となります。
	拡張カードを取り付ける場合は、弊社純正品をお使いください。 感電・火災または故障の原因となることがあります。

	拡張カードの取り付けや取り外しを行う場合は、指定された場所以外のネジは外さないでください。 指定された場所以外のネジを外すと、けがをするおそれがあります。また、故障の原因となることがあります。
	プリント基板は、指定されている場所以外には手を触れないでください。 けがをするおそれがあります。また、故障の原因となることがあります。 メインボードのワークステーション本体背面の金具には、手を触れないでください。 けがをするおそれがあります。また、故障の原因となることがあります。

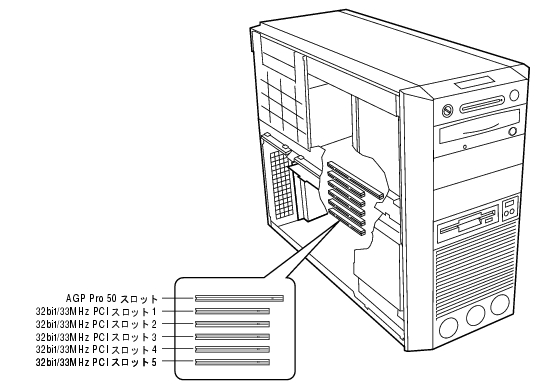

拡張カードの取り付け場所

---

拡張カードは、ワークステーション本体内部の拡張カードスロットに取り付けます。

本ワークステーションには、AGP規格とPCI規格の拡張カードが取り付けられます。
AGP Pro 50スロットには、標準でグラフィックスカードが取り付けられています。PCIスロット1〜5のスロットには、フルサイズ（最大長314mm）の拡張カードを取り付けることができます。

• ワークステーション本体背面に刻印されているスロット番号と、本マニュアルに記載のAGP/PCIスロット番号は異なります。ご注意ください。
• カスタムメイドでHDD変更（SCSI）を選択している場合は、PCIスロット5にSCSIカードが取り付けられています。
• カスタムメイドでQuadro FX 2000またはWildcat4 7110を選択している場合は、PCIスロット1は、お使いになれません。
• カスタムメイドで拡張カードを選択した場合は、ワークステーション本体にあらかじめ拡張カードが接続されています。
  接続されているスロットの位置は変更しないでください。
  スロットの位置を変更した場合は、動作保証いたしません。
• 外付けコネクタがある拡張カード（SCSIカードやLANカードなど）を、PCIスロット1、3または5に取り付けた場合、外付けコネクタにケーブルが接続できないことがあります。この場合は、他のPCIスロットに拡張カードを取り付けてください。
