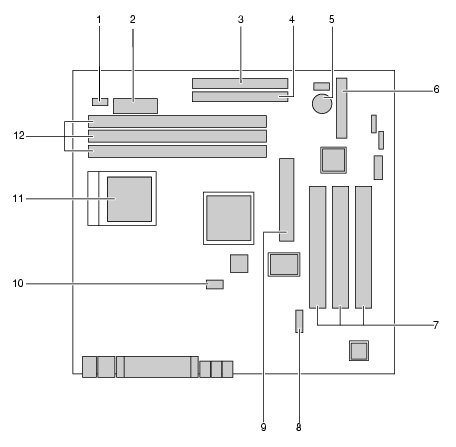

メインボード
CPUファンコネクタ
電源コネクタ
プライマリIDEコネクタ
プライマリIDE用のケーブルを接続します。
セカンダリIDEコネクタ
セカンダリIDE用のケーブルを接続します。
内蔵バッテリ
本ワークステーションの時計機能とBIOSセットアップで設定した設定値を保存するためのバッテリです。
フロッピーコネクタ
フロッピーディスクドライブのケーブルを接続します。
PCIスロット
PCIカードを取り付けます。図中左から1〜3と並んでいます。
CD-INコネクタ
CD-ROMドライブのオーディオケーブルを接続します。
AGPスロット
グラフィックスカードを取り付けます。
システムファンコネクタ
FAN付きヒートシンク
メモリスロット
メモリモジュールを取り付けます。図中下から1〜3と並んでいます。
