CD-ROMドライブ／グラフィックスカードを取り外す

---

メモリを取り外したり取り付けたりする前に、CD-ROMドライブとグラフィックスカードを取り外す必要があります。

■ CD-ROMドライブを取り外す

1. ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
2. コネクタ部を下にして、ワークステーション本体を横にします。
3. サイドカバーを取り外します（Click）。
4. CD-ROMドライブに接続されている信号ケーブル、オーディオケーブルおよび電源コネクタを取り外します。

5. オーディオケーブルを固定しているバンドを外します。
6. CD-ROMドライブが取り付けられているファイルベイの2ヶ所のネジを取り外します。

7. ファイルベイをワークステーション本体背面方向に引きます。

8. ファイルベイをワークステーション本体の脇に置きます。

• 取り付ける場合は、取り外す手順を参照してください。

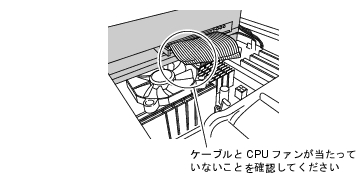

  CD-ROMドライブを取り付けたあとは、必ずCD-ROMドライブに接続されているケーブルがCPUファンに当たっていないか確認してください。CPUを破損するおそれがあります。

■ グラフィックスカードを取り外す

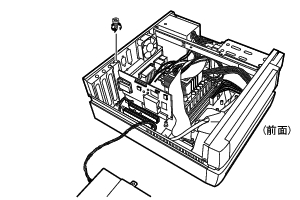

1. グラフィックスカードを固定している1ヶ所のネジを取り外します。

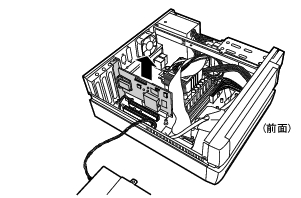

2. グラフィックスカードを引いて、取り外します。

• 取り付ける場合は、取り外す手順を参照してください。
