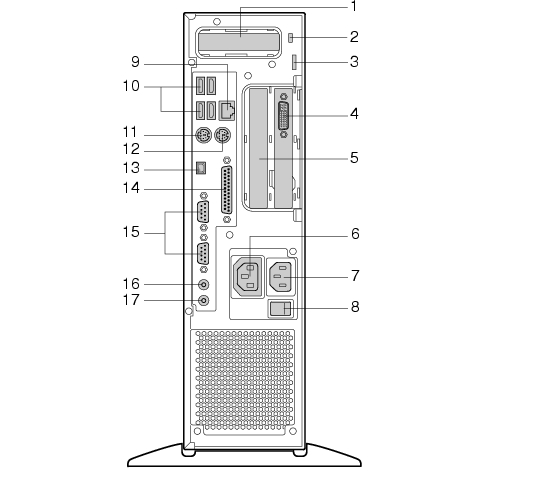

ワークステーション本体背面
各番号をクリックすると説明箇所へジャンプします。
拡張カードスロット
32bit/33MHz PCIカード(Low Profile対応)を取り付けることができます。
「増設」−「拡張カードを取り付ける」
盗難防止用ロック取り付け穴
市販の盗難防止用ケーブルを接続することができます。
セキュリティ施錠金具
市販の鍵を取り付けることができます。
「ハードウェア」−「筐体のセキュリティ」
DVI-Iコネクタ(
)
ディスプレイを接続することができます。DVI-VGA変換ケーブルまたはデジタルディスプレイのディスプレイケーブルが使用できます。
カスタムメイドの選択によっては、コネクタの種類が異なります。
PCI Express x1スロット
PCI Express x1規格の拡張カードを取り付けることができます。
「増設」−「拡張カードを取り付ける」
アウトレット
ディスプレイの電源ケーブルを接続することができます。
インレット
電源ケーブルを接続することができます。
メインスイッチ
ワークステーション本体の電源を完全に切る場合に「オフ」にします。「|」側が「オン」で「○」側が「オフ」です。
「オフ」にすると、電源ボタンを押しても、ワークステーション本体の電源は入りません。通常は「オン」のままお使いください。
ただし、長期間お使いにならない場合は、「オフ」にしてください(→『取扱説明書』)。
LANコネクタ(
)
非シールド・ツイストペア(UTP)ケーブルを接続することができます。
1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
LEDの意味は、次のとおりです。
1000MbpsでLINKを確立 :下部LED緑色点灯、上部LEDオレンジ色点灯
100MbpsでLINKを確立 :下部LED緑色点灯、上部LED緑色点灯
10MbpsでLINKを確立 :下部LED緑色点灯、上部LED消灯
データ転送中 :下部LED緑色点滅
USBコネクタ(
)
USB規格の周辺機器を接続することができます。USB2.0に準拠しています。
キーボードコネクタ(
)
PS/2キーボードを接続することができます。
「ハードウェア」−「キーボードについて」
マウスコネクタ(
)
PS/2マウスを接続することができます。
「ハードウェア」−「マウスについて」
IEEE1394a端子(
)
IEEE1394a規格の周辺機器を接続することができます。
パラレルコネクタ(
)
プリンタやスキャナなどを接続することができます。
シリアルコネクタ(
)
RS-232C規格に対応した機器を接続することができます。
ラインアウト端子(
)
サウンド出力用端子です。オーディオ機器の入力端子と接続することができます。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
ワークステーション本体前面のヘッドホンアウト端子にオーディオ機器を接続した場合、本ラインアウト端子はお使いになれません。
ラインイン端子(
)
サウンド入力用端子です。オーディオ機器の出力端子と接続することができます。
