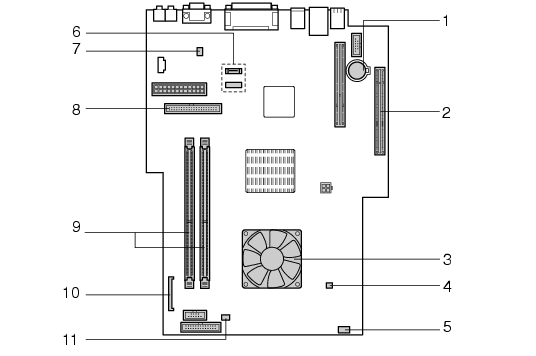

メインボード

各番号をクリックすると説明箇所へジャンプします。

画像

  1. 内蔵バッテリ
    本ワークステーションの時計機能とBIOSセットアップで設定した設定値を保存するためのバッテリです。標準の使用状態(1日約8時間)で約5年間お使いになれます。
  2. PCIコネクタ
    32bit/33MHz PCIカード(Low Profile対応)を取り付けることができます。
  3. CPU(ヒートシンクの下にあります)
  4. 温度センサー(System)
  5. System FAN コネクタ
  6. Serial ATAコネクタ
    Serial ATAインターフェースのハードディスクを接続するケーブルを接続されています。
  7. 温度センサー(Rear)
  8. パラレルATAコネクタ
    標準のハードディスクとCD-ROMドライブが接続されているケーブルが接続されています。
  9. DIMMスロット
    メモリが取り付けられています。
    図中右から、DIMM1、DIMM2の順に並んでいます。
    「増設」−「メモリを取り付ける」
  10. フロッピーコネクタ
    フロッピーディスクドライブと接続されているケーブルが接続されています。
  11. CPU FANコネクタ
