4 拡張カードを取り付ける

---

拡張カードは、本ワークステーションの機能を拡張します。

• ご購入後、拡張カードを取り付ける場合は、Windowsのセットアップをしてから、一度電源を切った後に取り付けてください（→『取扱説明書』）。
• 拡張カードの取り付けや取り外しを行うと、OSを読み込むデバイスの優先順位が変わり、ワークステーションが起動しないことがあります。この場合は、BIOSセットアップの「Advanced」−「Advanced BIOS Features」−「Hard Disk Boot Priority」で起動したいデバイスの順位を最上位に設定してください（Click）。
• 本ワークステーションでは、すべてのPCI Express x1規格およびPCI規格の拡張カードについて動作保証するものではありません。
• 増設するPCI Express x1カードやPCIカードが起動ROM（BIOS）を搭載している場合、その種類や増設数により、ワークステーション本体が起動できないことがあります。このような場合は、増設するPCI Express x1カードやPCIカードのBIOSを無効にすることにより、現象を回避できることがあります。増設するPCI Express x1カードやPCIカードのBIOSを無効にする方法は、各カードのマニュアルをご覧ください。

拡張カードの取り付けや取り外しを行うときは、ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜いた後に行ってください。 この手順を守らずに作業を行うと、感電・火災または故障の原因となります。

	拡張カードの取り付け、取り外しを行う際は、指定された場所以外のネジは外さないでください。 指定された場所以外のネジを外すと、けがをするおそれがあります。また、故障の原因となることがあります。
	ワークステーション本体内部の突起物、および指定されたスイッチ以外には、手を触れないでください。けがをするおそれがあります。また、故障の原因となることがあります。
	電源を切った直後は、ワークステーション本体内部の装置が熱くなっています。電源を切り、電源プラグをコンセントから抜いた後充分に待ってから作業を始めてください。 火傷の原因となることがあります。

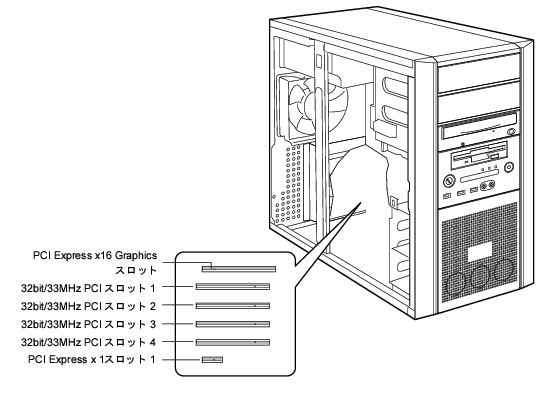

拡張カードの取り付け場所

---

拡張カードは、ワークステーション本体内部の拡張カードスロットに取り付けます。

本ワークステーションには、PCI Express x1規格とPCI規格の拡張カードを取り付けることができます。
PCI Express x16 Graphicsスロットには、標準でグラフィックスカードが取り付けられています。
PCI Express x1スロットには、最大長312mmの拡張カード（フルサイズ）を取り付けることができます。32bit/33MHz PCIスロットには、最大長314mmの拡張カード（フルサイズ）を取り付けることができます。ただし、PCI Express x1/32bit/33MHz PCIスロットには、リテーナー付きの拡張カードを取り付けられません。

• カスタムメイドでHDD変更（SCSI）を選択している場合は、PCIスロット4にSCSIカードが取り付けられています。
  接続されているスロットの位置は変更しないでください。
  スロットの位置を変更した場合は、動作保証いたしません。
