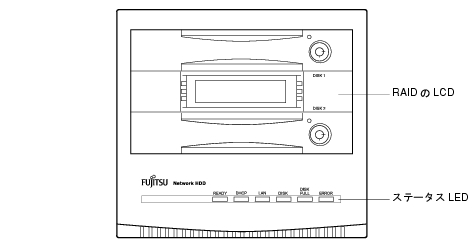

前面パネル（LED）

---

□ RAIDのLCD
本装置の前面パネルのスペアディスクの間に、RAIDのステータス表示を行うLCDパネルがあります。表示画面は上下2段になっています。
上側のスペアディスクをDISK1、下側のスペアディスクをDISK2と表示します。
ステータスメッセージおよび説明の一覧は、「8 RAIDサブシステムの保守」を参照してください。

□ ステータスLED

本装置の前面パネルには、次の6個のステータスLEDがあります。

各ステータスLEDの表示組み合わせによる装置の状態は、次の表のとおりです。

状態	READY	DISK FULL	ERROR	備考
起動失敗	点灯	点灯	点灯	強制電源断（電源スイッチ4秒長押し）後、再起動してください。
起動時ファイル システムチェック	点滅	点滅	消灯	異常終了後の起動ではチェックに数時間かかる場合があります。
正常起動	点灯	消灯	消灯
シャットダウン中	点滅	消灯	消灯
スキャンディスク中	点滅	点滅	消灯
データバックアップ中	点灯	消灯	消灯	データバックアップ中は、データアクセス時にDISKランプが点滅します。
データ消去中	点滅	消灯	点滅
アップグレード中	点灯	消灯	消灯
ディスク使用領域98%以上	点灯	点滅	消灯	このまま使用し続けると空き容量が無くなり使用できなくなります。不要なファイルを削除するか他の装置に移動してください。
ディスク使用領域飽和	点灯	点灯	消灯	空き容量がなくなり使用できなくなります。不要なファイルを削除するか他の装置に移動してください。

• ERROR LEDが点灯したままの状態が続く場合は、「富士通パーソナル製品に関するお問合せ窓口」またはご購入元へご連絡ください。
