1 各部の名称と働き

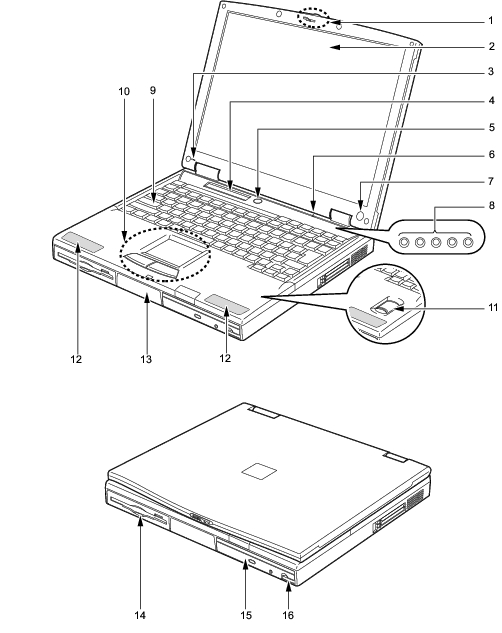

パソコン本体前面
ラッチ
液晶ディスプレイが不用意に開かないようにロックします。
液晶ディスプレイを開くときは、右にスライドしてロックを外します。
液晶ディスプレイ
本パソコンの画面を表示します。
液晶ディスプレイの特性について
以下は液晶ディスプレイの特性なので故障ではありません。あらかじめご了承ください。
本パソコンのTFTカラー液晶ディスプレイは高度な技術を駆使し、一画面上に235万個以上(解像度1024×768の場合)の画素(ドット)より作られております。このため、画面上の一部に点灯しないドットや、常時点灯するドットが存在する場合があります。
本パソコンで使用している液晶ディスプレイは、製造工程により、各製品で色合いが異なる場合があります。また、温度変化などで多少の色むらが発生する場合があります。
内蔵マイク
音声(モノラル)を録音できます。
カラオケソフトなど、マイクとスピーカーを同時に使用するソフトウェアをお使いの場合、ハウリングが起きる場合があります。このようなときは、音量を調整するか、市販のヘッドホンや外付けマイクをお使いください。また、マイクを使用していないときは、マイクを「ミュート」(消音)にしてください(→
「機能」−「音量の設定」
)。
内蔵マイクをお使いの場合は、液晶ディスプレイを閉じないでください。ハウリングを起こす場合があります。
内蔵マイクから録音する場合、音源との距離や方向によっては、音がひろいにくい場合があります。クリアな音声で録音したい場合には、外付けマイクを使用されることをお勧めします。
状態表示LCD
本パソコンの状態が表示されます。
「各部名称」−「状態表示LCDについて」
SUS/RESスイッチ
パソコン本体をスタンバイ(一時停止)/レジューム(再開)させるためのスイッチです。
カバークローズスイッチ
液晶ディスプレイを開閉したときに、パソコン本体をスタンバイ(一時停止)/レジューム(再開)させたり、液晶ディスプレイのバックライトを消灯させたりするためのスイッチです。
「
機能
」−「省電力」
ワイヤレスマウス受光部(ワイヤレスマウス添付モデルのみ)
ワイヤレスマウスの赤外線信号を受信します。
「ハードウェア」−「ワイヤレスマウスについて(ワイヤレスマウス添付モデルのみ)」
セキュリティボタン(セキュリティボタン搭載モデルのみ)
添付の「セキュリティボタン」で設定したパスワードの入力や、添付の「ワンタッチボタン設定」で割り当てたアプリケーションの起動や新着Eメールの受信などを行うボタンです。添付の「セキュリティボタン」または「ワンタッチボタン設定」をインストールすると、使用することができます(→
「ソフトウェア」−「ソフトウェア一覧」
)。
「セキュリティ」−「セキュリティボタンについて(セキュリティボタン搭載モデルのみ)」
キーボード
文字を入力したり、パソコン本体に命令を与えます。
「ハードウェア」−「キーボードについて」
フラットポイント
マウスポインタを操作します。
お使いのモデルによっては、内蔵ポインティングデバイスの代わりにPS/2マウスが添付されている場合があります。
「ハードウェア」−「ポインティングデバイスについて」
指紋センサー(指紋センサー搭載モデルのみ)
指紋を識別してセキュリティを解除します。
「セキュリティ」−「指紋センサーについて(指紋センサー搭載モデルのみ)」
スピーカー
本パソコンの音声が出力されます。
「機能」−「音量の設定」
内蔵バッテリパック
内蔵バッテリパックが装着されています。
「ハードウェア」−「バッテリパックを交換する」
フロッピーディスクドライブ(フロッピーディスクドライブ搭載モデルのみ)
フロッピーディスクを読み書きします。
「ハードウェア」−「フロッピーディスクについて(フロッピーディスクドライブ搭載モデルのみ)」
マルチベイ
お使いのモデルにより、以下のいずれかが取り付けられています。
内蔵CD-ROMドライブユニット
内蔵CD-R/RW ドライブユニット
内蔵DVD-ROM&CD-R/RW ドライブユニット
マルチベイ用カバー
ユニットは交換することができます。
「ハードウェア」−「マルチベイユニットについて」
内蔵CD-R/RW ドライブユニットや内蔵DVD-ROM&CD-R/RW ドライブユニットをお使いになる場合は、『
DVD-ROM&CD-R/RWドライブ、CD-R/RW ドライブをお使いの方へ
』もあわせてご覧ください。
マルチベイに何も取り付けていない状態では、本パソコンを使用しないでください。故障の原因となります。
ベイユニット取り外しボタン
マルチベイに取り付けられているユニットを取り外す場合に使用します。
「ハードウェア」−「マルチベイユニットを交換する」
