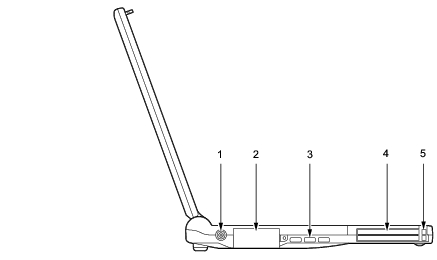

パソコン本体左側面
DC-INコネクタ
添付のACアダプタを接続するためのコネクタです。
外部ディスプレイコネクタ
別売のCRTディスプレイなど、外部ディスプレイを接続するためのコネクタです。本コネクタは、ポートリプリケータ接続時にはお使いになれません。ポートリプリケータの外部ディスプレイコネクタをお使いください。
「ハードウェア」−「外部ディスプレイについて」
排気孔
パソコン本体内部の熱を外部に逃がすためのものです。
パソコン本体内部の温度が高くなると内部のファンが回転し、熱が放出されます。
排気孔はふさがないでください。
内部に熱がこもり、故障の原因となることがあります。
PCカードスロット
別売のPCカードをセットするためのスロットです。
下段がスロット1、上段がスロット2です。
「ハードウェア」−「PCカードをセットする」
ご購入時の本パソコンのPCカードスロットには、ダミーカードがセットされています。
お使いになるOSによっては「スロット1」を「スロット0」、「スロット2」を「スロット1」に読み替える場合があります。
PCカード取り出しボタン
PCカードを取り出すときに押します。
「ハードウェア」−「PCカードを取り出す」
