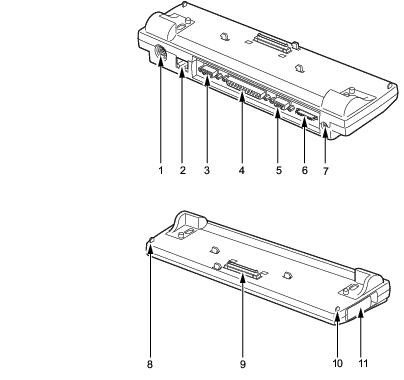

ポートリプリケータ
お使いのモデルにより、ポートリプリケータを添付しています。
拡張キーボード/マウスコネクタ
PS/2マウスやPS/2キーボードを接続するためのコネクタです。
「ハードウェア」−「テンキーボードについて」
「ハードウェア」−「PS/2マウスについて」
LANコネクタ(有線LAN搭載モデルのみ)
LANケーブルを接続するためのコネクタです。
「機能」−「内蔵LANについて」
外部ディスプレイコネクタ
CRTディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
パラレルコネクタ
プリンタなどを接続するためのコネクタです。
「ハードウェア」−「プリンタについて」
シリアルコネクタ
RS-232C準拠の機器を接続するためのコネクタです。
FDDユニットコネクタ
FDDユニット(FMV-NFD324)を接続するためのコネクタです。
DC-INコネクタ
添付のACアダプタを接続するためのコネクタです。
外部ディスプレイコネクタ接続防止フラップ
ポートリプリケータ接続時にはパソコン本体の外部ディスプレイコネクタはお使いになれません。
接続コネクタ
パソコン本体のポートリプリケータ接続コネクタに接続します。
LANコネクタ接続防止フラップ(有線LAN搭載モデルのみ)
お使いのモデルにより、LANコネクタ接続防止フラップを搭載しています。ポートリプリケータ接続時にはパソコン本体のLANコネクタはお使いになれません。
ポートリプリケータ取り外しレバー
ポートリプリケータをパソコン本体から取り外す場合に使用します。
ポートリプリケータの取り付けを行う場合は、必ずパソコン本体の電源を切り、ACアダプタを取り外してください。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
ポートリプリケータ接続時には、パソコン本体のLANコネクタ、外部ディスプレイコネクタはお使いになれません。
