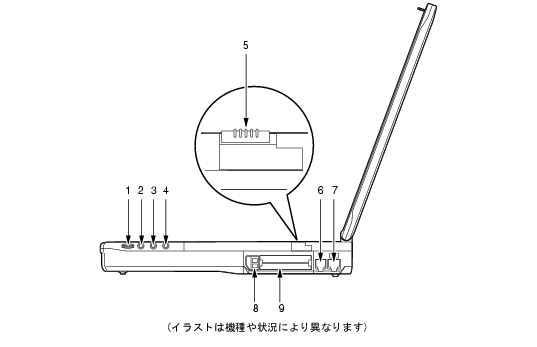

パソコン本体右側面
音量ボリューム
音量を調節します。手前側に回すと小さく、奥側に回すと大きくなります。
音声入出力時のバランスや音量などは、音量を設定する画面で設定できます。音量ボリュームで調節しても、音量が大きすぎたり、小さすぎたりする場合は、画面の音量つまみで調節してください。
「機能」−「音量の設定」
音量ボリュームで音量を調節しても音が聞こえない場合は、ピーという音がするまで【Fn】+【F3】キーを押してください。また音量を設定する画面の設定がミュート(消音)になっていないか確認してください。
ヘッドホン端子、ラインイン端子、マイク端子に接続するときは、パソコン本体の音量を最小にしてから接続してください。
機器が破損したり、刺激音により聴力に悪い影響を与える原因となることがあります。
ヘッドホン端子
市販のヘッドホンを接続するための端子です(外径3.5mmのミニプラグに対応)。ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
ヘッドホンなどをお使いになるときは、音量を上げすぎないようにご注意ください。耳を刺激するような大きな音量で長時間続けて聞くと、聴力に悪い影響を与える原因となることがあります。
ヘッドホンなどをしたまま電源を入れたり切ったりしないでください。刺激音により聴力に悪い影響を与える原因となることがあります。
ラインイン端子
AV機器などの出力(LINE OUT)端子と接続するためのアナログ入力(LINE IN)端子です(外径3.5mmのステレオミニプラグに対応)。
マイク端子
市販のマイクを接続し、音声(モノラル)を録音するための端子です(外径3.5mmのミニプラグに対応)。
ただし、市販されているマイクの一部の機種(ダイナミックマイクなど)には、使用できないものがあります。ご購入前に確認してください。
ワイヤレススイッチ(ワイヤレスLAN搭載モデルのみ)
ワイヤレスLANによる通信機能のONとOFFを切り替えます。
病院や飛行機内、その他電子機器使用の規制がある場所では、スイッチをOFFにしてください。
ワイヤレスLANについて詳しくは、『
ワイヤレスLANをお使いになる方へ(IEEE 802.11a、IEEE 802.11g準拠)
』をご覧ください。
モデムコネクタ(モデム搭載モデルのみ)
モジュラーケーブルを接続するためのコネクタです。
「機能」−「内蔵モデムについて」
LANコネクタ
LANケーブルを接続するためのコネクタです。
「機能」−「内蔵LANについて」
PCカード取り出しボタン
PCカードを取り出すときに押します。
「ハードウェア」−「PCカードを取り出す」
PCカードスロット
PCカードをセットするためのスロットです。
下段がスロット1、上段がスロット2です。
「ハードウェア」−「PCカードをセットする」
お使いになるOSによっては「スロット1」を「スロット0」、「スロット2」を「スロット1」に読み替える場合があります。
