ポートリプリケータ

---

• カスタムメイドの選択によりポートリプリケータを添付しています。

• 各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。

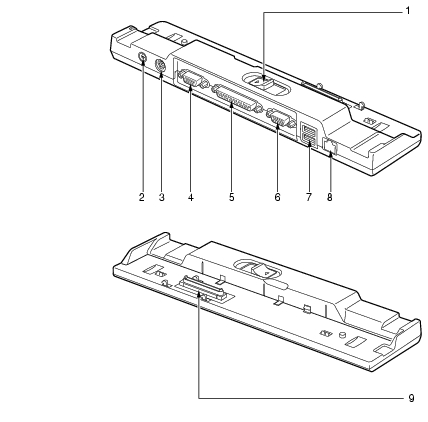

1. ポートリプリケータ取り外しレバー

   ポートリプリケータをパソコン本体から取り外す場合にスライドさせます。

2. DC-INコネクタ

   添付のACアダプタを接続するためのコネクタです。

3. 拡張キーボード／マウスコネクタ

   PS/2マウスやPS/2キーボードを接続するためのコネクタです。

   「ハードウェア」−「テンキーボード」

   「ハードウェア」−「マウスについて」

4. シリアルコネクタ

   RS-232C準拠の機器を接続するためのコネクタです。

5. パラレルコネクタ

   プリンタなどを接続するためのコネクタです。
   「ハードウェア」−「プリンタについて」

6. 外部ディスプレイコネクタ

   CRTディスプレイなど、外部ディスプレイを接続するためのコネクタです。

   「ハードウェア」−「外部ディスプレイについて」

• ポートリプリケータの外部ディスプレイコネクタは、パソコン本体のコネクタとは向きが上下逆になっています。

7. USBコネクタ

   FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格対応の機器を接続するためのコネクタです。

   • FMV-7140MG5の場合

     USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。

   • FMV-613MG5の場合

     上側のUSBコネクタは、USB1.1準拠です。USB2.0に対応した機器はお使いになれません。FDDユニット（USB）にセットしたフロッピーディスクから起動する場合は、ポートリプリケータの上側のUSBコネクタに接続してください。
     下側のUSBコネクタは、USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。

• ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。

8. LANコネクタ

   LANケーブルを接続するためのコネクタです。

   「機能」−「内蔵LANについて」

9. 接続コネクタ

   パソコン本体のポートリプリケータ接続コネクタに接続します。
