1 各部の名称と働き

ここでは、パソコン本体、マザーボードの各部の名称と働きを説明します。

ポイント

これ以降の記述については、縦置きを前提としています。横置きにする場合は、読み替えてください。

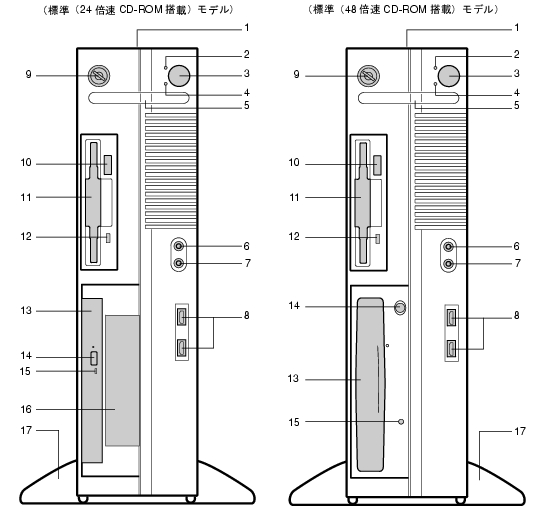

パソコン本体前面

通風孔

パソコン本体内部の熱を外部に逃すための開孔部があります。物を載せるなどしてふさがないようにご注意ください。横置きする場合は、通風孔のある面を、壁などから20cm以上離して設置してください。
ディスクアクセスランプ

ハードディスクにデータを書き込んだり、ハードディスクやCD-ROMからデータを読み込んでいるとき、音楽CDを再生しているときに点灯します。また、CD-ROMドライブによっては、CDにアクセスしているときに点灯する場合があります。
電源ボタン

次の場合に押します。
電源ランプ

パソコン本体の電源の状態を表しています。
緑色に点灯しているときは、電源が入っています。
オレンジ色に点灯しているときは、スタンバイ状態（省電力状態）です。
スマートカードベイ

カスタムメイドで選択したスマートカードリーダ／ライタを取り付けます。
マイク端子（）

市販のコンデンサマイクを接続します。
ヘッドホン端子（）

市販のヘッドホンを接続します。
ヘッドホンを接続している間は、パソコン本体のラインアウト端子および内蔵スピーカーからは、音が出ません。
USBコネクタ

USB規格の周辺機器を接続します。USB2.0に準拠しています。
鍵穴

添付の本体カバーキーで、本体カバーを施錠します。

施錠する場合は、お客様の責任で、本体カバーキーを紛失しないようにしてください。

本体カバーキーを紛失した場合は、引取修理による本体カバーの交換が必要となります。「富士通ハードウェア修理相談センター」にご連絡ください。
なお、保証期間にかかわらず、鍵の紛失による本体カバーの交換は有償となります。

本体カバーキーを紛失した場合は、訪問修理の際も即日修理ができません。
引取修理になりますので、あらかじめご了承ください。

フロッピーディスク取り出しボタン

フロッピーディスクを取り出すときに押します。
フロッピーディスクアクセスランプが点灯しているときは、押さないでください。
フロッピーディスクドライブ

フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出したりします。
フロッピーディスクアクセスランプ

フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出したりしているときに点灯します。
CD-ROMドライブ

CD-ROMのデータやプログラムを読み出したり、音楽CDを再生したりします。
カスタムメイドの選択によっては、次のドライブが取り付けられています。
CD取り出しボタン

CD-ROMや音楽CDをセットするときや取り出すときに押します。パソコン本体の電源が入っているときにお使いになれます。
CDアクセスランプが点灯しているときは、押さないでください。
CDアクセスランプ

CD-ROMからデータを読み込んでいるときや音楽CDを再生しているときに点灯します。
フロントアクセスベイ（標準（24倍速CD-ROM搭載）モデルのみ）

内蔵するタイプの周辺機器を取り付けます。
IDE-RAIDモデルでは、すでにハードディスクが搭載されているので、周辺機器を取り付けることはできません。
フット

本パソコンをお使いになるときに取り付ける台座です。
縦置きするときには、転倒防止となります。
なお、マウスやキーボードのケーブルは、フットの溝に通してまとめることができます（→『取扱説明書』）。
