メモリを取り付ける
電源プラグをコンセントから抜きます。

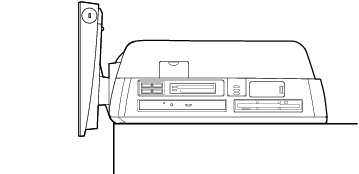

パソコン本体を水平にします。
図のように、背面が上になるようにします。このとき、台座部分を作業台からはみ出させ、ディスプレイ部と作業台が平行になるようにしてください。
作業はやわらかい布を敷いた平坦な台の上でしてください。とくに、液晶ディスプレイに突起物などがあたらないようにしてください。

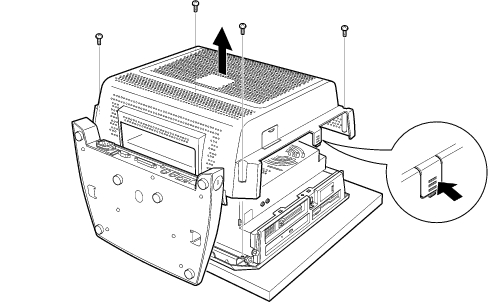

背面カバーを取り外します。
ネジを外し、背面カバーのツメを押しながら取り外します。

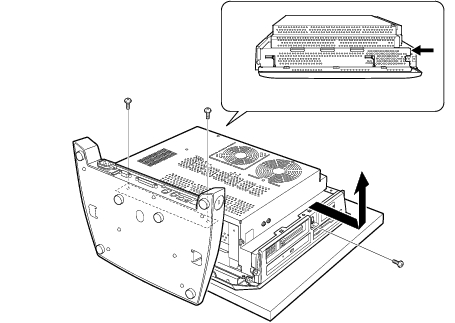

内部カバーを取り外します。
ネジを外し、内部カバーをスライドさせて取り外します。
このマークがねじ止めの位置にあります。

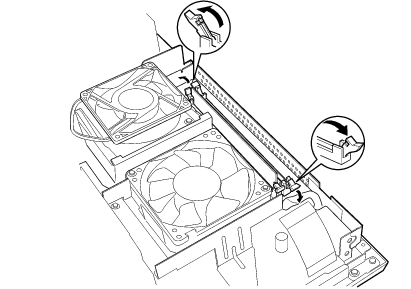

スロットの両側のフックを外側に開きます。

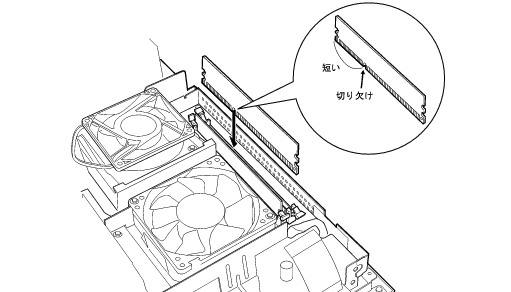

メモリをスロットに差し込みます。
メモリの切り欠け部分とスロットの切り欠け部分を合わせるようにして、スロットに垂直に差し込みます。
正しく差し込まれると、スロットの両側のフックが起きます。このとき、メモリがしっかりと固定されているか確認してください。
逆向きに差し込んだ場合、故障の原因となることがありますので、ご注意ください。

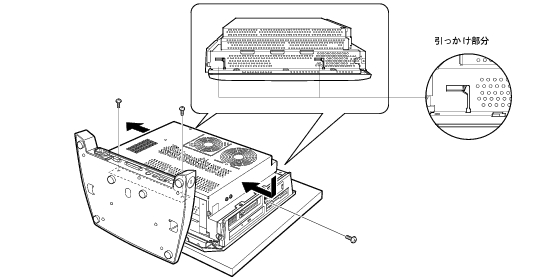

内部カバーを取り付けます。
内部カバーをスライドさせて引っかけに合わせて取り付け、ネジで固定します。

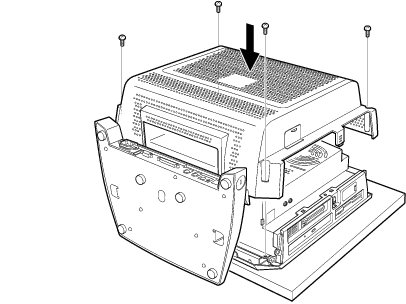

背面カバーを取り付けます。
パソコン本体を立てます。
パソコン本体を立てたら、ディスプレイ部を使いやすい角度に、調節してください。
メモリを取り外す場合は、取り付ける手順を参照してください。なお、取り外したメモリは、大切に保管してください。
スロットの両側のフックを外側に開くときは、勢いよく開かないように注意してください。フックを勢いよく外側に開くと、メモリが飛び抜け、故障の原因となることがあります。
