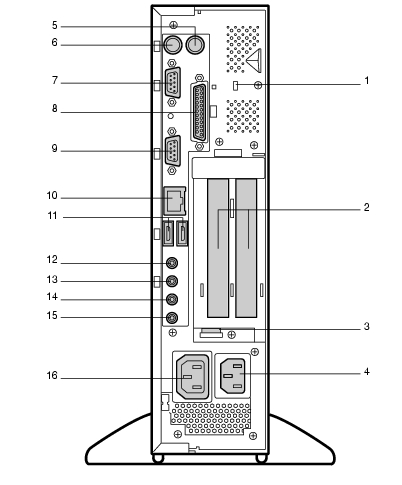

パソコン本体背面
盗難防止用ロック
市販の盗難防止用ケーブルを接続します。
盗難防止用ロックは、Kensington社製のマイクロセーバーセキュリティシステムに対応しています。
商品名:SLIM MICROSAVER
商品番号:0522011
(富士通コワーコ株式会社 お問い合わせ:03-3342-5375)
拡張カードスロット
本パソコンの機能を拡張する各種拡張カードを取り付けます。
PCIカードを取り付けることができます。
USB固定用スリット
USBコネクタに接続するケーブルを固定します。
添付のナイロンバンドをUSB固定用スリットに通し、ケーブルを止めます。
インレット
パソコン本体の電源ケーブルを接続します。
マウスコネクタ
マウスを接続します。
キーボードコネクタ
キーボードを接続します。
シリアルコネクタ
RS-232C規格に対応した機器のケーブルを接続します。
パラレルコネクタ
プリンタやスキャナなどのケーブルを接続します。
CRTコネクタ
アナログRGB規格のディスプレイケーブルを接続します。
LANコネクタ
LANケーブルを接続します。
緑色のランプは、電源の入ったパソコン本体とネットワーク機器が正常に接続されている場合に点灯します。
オレンジ色のランプは、データの送受信中に点滅します。点滅の間隔は、データの送受信量により異なります。
カスタムメイドオプションでセキュリティ対応LANカードを選択している場合、パソコン本体背面のLANコネクタはふさがれています。
USBコネクタ
USB規格の周辺機器を接続します。USB2.0に準拠しています。
ラインアウト端子
サウンド出力用端子。オーディオ機器の入力端子を接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
ラインイン端子
サウンド入力用端子。オーディオ機器の出力端子を接続します。
マイク端子
市販のコンデンサマイクを接続します。
スピーカー端子
市販のスピーカーを接続します。
アウトレット
ディスプレイの電源ケーブルを接続します。
