メモリを取り付ける
メモリの取り付け/取り外しを行う場合は、メモリが補助金具などに触れないように注意してください。
電源プラグをコンセントから抜きます。
アッパーカバーを取り外します(
Click
)。

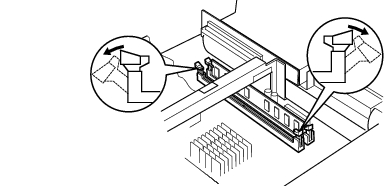

スロットの両側のフックを外側に開きます。

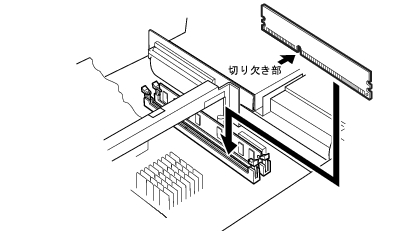

メモリをスロットに向けて、右側から差し入れます。
メモリの向きは、電源ユニット側にメモリの長い方がくるようにしてください。また、メモリが補助金具に触れないように注意してください。
イラストは、メモリの逆向きの装着を防ぐため、DIMMスロットおよびメモリの長短を誇張して説明しています。実際の機器とは異なりますが、ご了承ください。

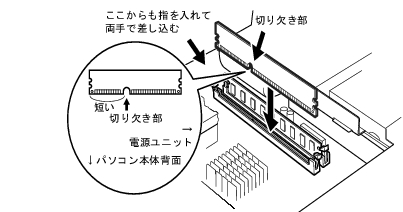

メモリをスロットに差し込みます。
メモリの切り欠き部(1ヶ所)とスロットの突起部分(1ヶ所)を合わせて、両手でしっかりとスロットに差し込みます。

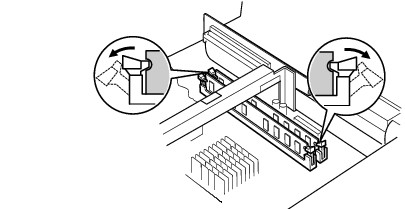

正しく差し込まれると、スロットの両側のフックが起きます。
パソコン本体背面から見て左側からも指を入れて、両手でしっかりとメモリを固定してください。
メモリは、パソコン本体背面から見て、向かって右側(電源ユニット側)に長い方がくるようにして差し込んでください。逆向きに差し込んだ場合、パソコン本体が故障する原因となることがありますので、注意してください。
アッパーカバーを取り付けます。
メモリを取り外す場合は、取り付ける手順を参照してください。
スロットの両側のフックを外側に開くときは、勢いよく開かないように注意してください。
フックを勢いよく外側に開くと、メモリが飛び抜け、故障の原因となることがあります。
