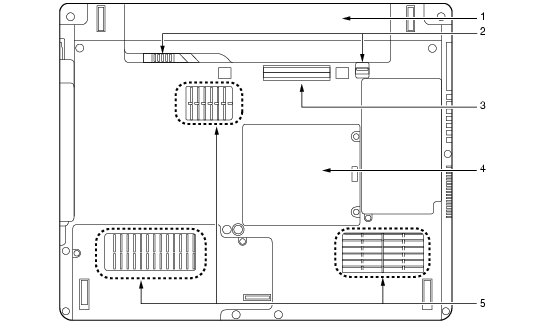

パソコン本体下面

---

• 各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。

1. 内蔵バッテリパック

   内蔵バッテリパックが装着されています。
   「ハードウェア」−「バッテリパックを交換する」

2. 内蔵バッテリパックロック

   内蔵バッテリパックを取り外すときにスライドさせます。
   「ハードウェア」−「バッテリパックを交換する」

3. ポートリプリケータ接続コネクタ

   ポートリプリケータを接続するためのコネクタです。
   「ハードウェア」−「ポートリプリケータについて」

4. 拡張RAMモジュールスロット

   本パソコンのメモリをセットするためのスロットです。
   「ハードウェア」−「メモリについて」

5. 吸気孔

   空気を取り込むための穴です。

吸気孔はふさがないでください。 パソコン本体内部に熱がこもり、故障の原因となることがあります。
