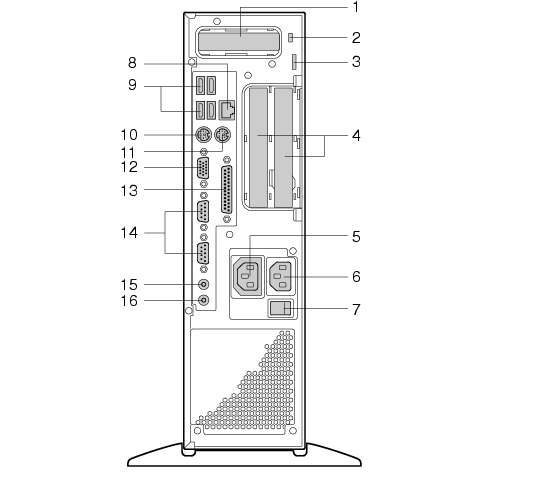

パソコン本体背面
AGPカードスロット
カスタムメイドでRADEON 9200を選択している場合、ここからディスプレイを接続します。添付のマルチモニタケーブル、またはデジタルディスプレイのディスプレイケーブルが使用できます(→『取扱説明書』)。
盗難防止用ロック
市販の盗難防止用ケーブルを接続します。
盗難防止用ロックは、Kensington社製のマイクロセーバーセキュリティシステムに対応しています。盗難防止用ケーブルは、次のものを購入してください。他の類似のケーブルは取り付けられない場合があります。
商品名:スリムマイクロセーバー
商品番号:0522011(黒色ワイヤー)、0522040(白色ワイヤー)
(富士通コワーコ株式会社 お問い合わせ:03-3342-5375)
南京錠用鍵穴
市販の鍵を取り付けます。
「ハードウェア」−「筐体のセキュリティ」
拡張カードスロット
本パソコンの機能を拡張する各種拡張カードを取り付けます。PCIに対応した拡張カードを使えます。
SCSIカードを取り付けると、本パソコンで外付けのハードディスクや光磁気ディスクドライブなどが使えるようになります。
なお、カスタムメイドの選択によっては、拡張カードが取り付けられている場合があります。
「増設」−「拡張カードを取り付ける」
アウトレット
ディスプレイの電源ケーブルを接続します。
インレット
電源ケーブルを接続します。
メインスイッチ
パソコン本体の電源を完全に切る場合に「オフ」にします。「|」側が「オン」で「○」側が「オフ」です。
「オフ」にすると、電源ボタンを押しても、パソコン本体の電源は入りません。通常は「オン」のままお使いください。
ただし、長期間お使いにならない場合は、「オフ」にしてください(→『取扱説明書』)。
LANコネクタ
LANケーブルを接続します。
カスタムメイドでセキュリティ対応LANカードを選択している場合、パソコン本体背面のLANコネクタはふさがれています。
USBコネクタ
USB規格の周辺機器を接続します。USB2.0に準拠しています。
キーボードコネクタ(
)
PS/2キーボードを接続します。
「ハードウェア」−「キーボードについて」
マウスコネクタ(
)
PS/2マウスを接続します。
「ハードウェア」−「マウスについて」
ディスプレイコネクタ
ディスプレイを接続します。アナログRGB規格のディスプレイケーブルが使用できます。
カスタムメイドでRADEON 9200を選択した場合は、使用できません。
パラレルコネクタ(
)
プリンタやスキャナなどを接続します。
シリアルコネクタ(
)
RS-232C規格に対応した機器を接続します。
ラインアウト端子(
)
サウンド出力用端子です。オーディオ機器の入力端子と接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
なお、ヘッドホン端子にヘッドホンを接続している場合、ラインアウト端子からは音が出ません。
ラインイン端子(
)
サウンド入力用端子です。オーディオ機器の出力端子と接続します。
