1 各部の名称と働き
ここでは、パソコン本体、マザーボードの各部の名称と働きを説明します。

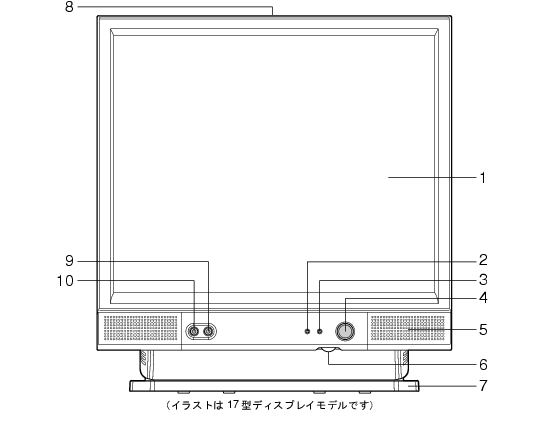

パソコン本体前面
液晶ディスプレイ
画面が表示されます。
液晶ディスプレイの特性について
以下は、液晶ディスプレイの特性です。これらは故障ではありませんので、あらかじめご了承ください。
液晶ディスプレイは非常に精度の高い技術で作られておりますが、画面の一部に点灯しないドットや、常時点灯するドットが存在する場合があります。
本製品で使用している液晶ディスプレイは、製造工程により、各製品で色合いが異なる場合があります。また、温度変化などで多少の色むらが発生する場合があります。
ディスクアクセスランプ
ハードディスクにデータを書き込んだり、ハードディスクからデータを読み出したりしているときに点灯します。また、CD-ROMドライブによっては、CDにアクセスしているときに点灯する場合があります。
電源／スタンバイランプ
パソコン本体の電源の状態を表しています。
緑色に点灯しているときは、電源が入っています。
オレンジ色に点灯しているときは、スタンバイ状態（省電力状態）です。
電源ボタン
次の場合に押します。
パソコン本体の電源を入れるとき
スタンバイ状態（省電力状態）にするとき
スタンバイ状態から復帰（レジューム）するとき
スピーカー
本パソコンの音声を出力します。
スピーカー音量のボリュームはありません。
OSの「音量の調整」または「ボリュームコントロール」によって調整してください。
ブライトネスボリューム
液晶ディスプレイの明るさを調節します。右にまわすと明るくなり、左にまわすと暗くなります。
スィーベル
パソコン本体を左右に回転して見やすい角度に調整します。
通風孔
パソコン本体内部の熱を外部に逃すための開孔部があります。物を載せるなどしてふさがないようにご注意ください。
マイク端子（
）
市販のコンデンサマイクを接続します。
ヘッドホン端子（
）
市販のヘッドホンを接続します。
ヘッドホンを接続している間は、パソコン本体のラインアウト端子および内蔵スピーカーからは、音が出ません。
