2 本体カバーを取り外す/取り付ける
周辺機器を取り付けるときは、本体カバーを取り外して、内部が見える状態にします。
本体カバーの取り外し方

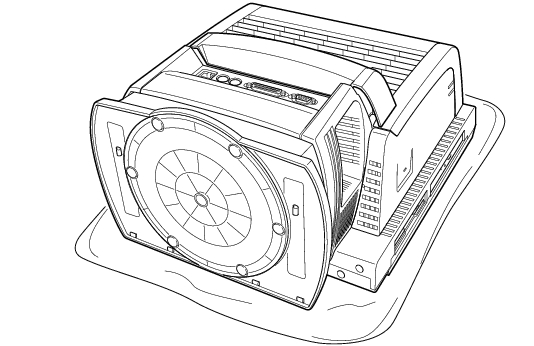

パソコン本体の背面が上になるように、パソコン本体を横にします。
作業はやわらかい布を敷いた平坦な台の上でしてください。特に、液晶ディスプレイに突起物があたらないようにしてください。
パソコン本体は重量があります。パソコン本体を横にするときは、衝撃を与えたり、落下させないよう十分ご注意ください。
パソコン本体の背面中央のカバーを取り外します。
「1」と刻印があるツメの部分を押しながらカバーを右側にスライドさせ、上に持ちあげて取り外します。

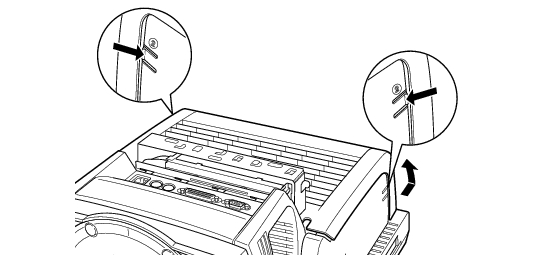

パソコン本体の背面上部のカバーを取り外します。
「2」と刻印があるツメの部分を押しながらカバーを奥側にスライドさせ、上に持ちあげて取り外します。

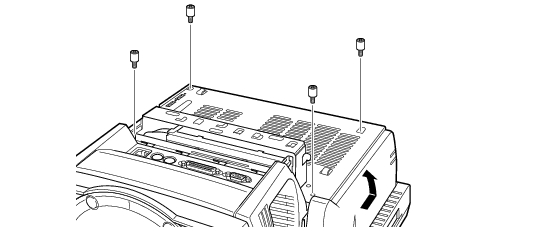

パソコン本体内部のカバーを取り外します。
矢印の刻印があるネジ(4ヶ所)を外し、カバーを奥側にスライドさせ、上に持ちあげて取り外します。
