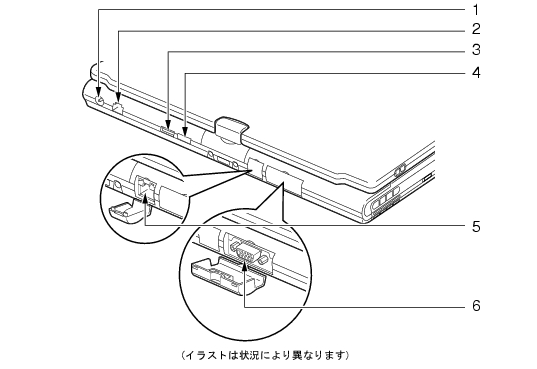

パソコン本体背面
各番号をクリックすると説明箇所へジャンプします。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
DC-INコネクタ（
）
添付のACアダプタを接続するためのコネクタです。
モデムコネクタ（
）
モジュラーケーブルを接続するためのコネクタです。
内蔵モデムについては「
カスタムメイドオプション
」にあるマニュアルをご覧ください。
USBコネクタ（
）
FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。
USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
赤外線通信ポート
赤外線通信を行うためのインターフェースです。
赤外線通信ポートは、「ワイヤレスリンク」でお使いになれます。
赤外線通信を行っているときは、赤外線通信ポートにACアダプタや外部ディスプレイを近づけないでください。ノイズによる誤動作の原因となります。
赤外線通信は、プラズマディスプレイやプラズマカラーテレビの側では行わないでください。本パソコンが正常に動作しない場合があります。
LANコネクタ（
）
LANケーブルを接続するためのコネクタです。
ポートリプリケータ接続時には、ポートリプリケータのLANコネクタをお使いください。
「機能」−「LANについて」
外部ディスプレイコネクタ（
）
アナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
ポートリプリケータ接続時には、ポートリプリケータの外部ディスプレイコネクタをお使いください。
「ハードウェア」−「外部ディスプレイについて」
