1 各部の名称と働き
ここでは、パソコン本体、メインボードの各部の名称と働きを説明します。
これ以降の記述については、縦置きを前提としています。横置きにする場合は、読み替えてください。

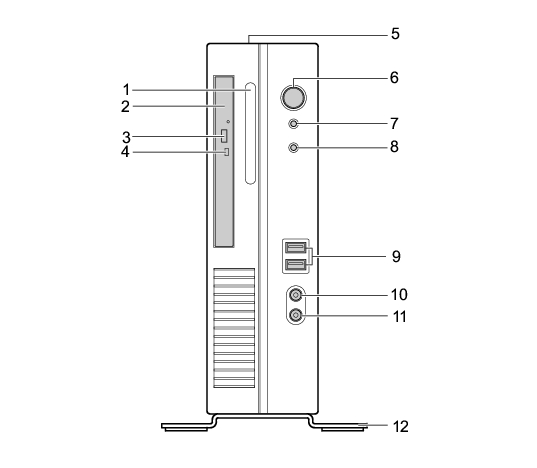

パソコン本体前面
各番号をクリックすると説明箇所へジャンプします。
スマートカードベイ（
）
カスタムメイドで選択したスマートカードリーダ／ライタを取り付けます。
CD-ROMドライブ
CD-ROMのデータやプログラムを読み出したり、音楽CDを再生したりします。
カスタムメイドの選択によって、次のドライブが取り付けられています。
DVD-ROMドライブ
DVD-ROM&CD-R/RWドライブ
スーパーマルチドライブ
「ハードウェア」−「CD／DVDについて」
なお、2006年10月以降発売のモデルでは、CDドライブなしが標準となります。
CD/DVD取り出しボタン
CD-ROMや音楽CDをセットするときや取り出すときに押します。パソコン本体の電源が入っているときにお使いになれます。
CDアクセスランプが点灯しているときは、押さないでください。
CDアクセスランプ
CD-ROMからデータを読み込んでいるときや音楽CDを再生しているときに点灯します。
通風孔
パソコン本体内部の熱を外部に逃すための開孔部があります。物を載せるなどしてふさがないようにご注意ください。
電源ボタン（
）
次の場合に押します。
パソコン本体の電源を入れるとき
スタンバイ状態（省電力状態）にするとき
「電源オプションのプロパティ」ウィンドウの設定を変更してください。
「機能」−「省電力」
スタンバイ状態から復帰（レジューム）するとき
電源／スタンバイランプ（
）
パソコン本体の電源の状態を表しています。
緑色に点灯しているときは、電源が入っています。
オレンジ色に点灯しているときは、スタンバイ状態（省電力状態）です。
ディスクアクセスランプ（
）
ハードディスクにデータを書き込んだり、ハードディスクからデータを読み出したりしているときに点灯します。また、CD-ROMドライブによっては、CDにアクセスしているときに点灯する場合があります。
USBコネクタ（
）
USB規格の周辺機器を接続します。USB2.0に準拠しています。
マイク端子（
）
市販のコンデンサマイクを接続します。
ヘッドホン端子（
）
市販のヘッドホンを接続します。
フット
本パソコンを縦置きでお使いになるときに取り付ける台座です（→『取扱説明書』）。
