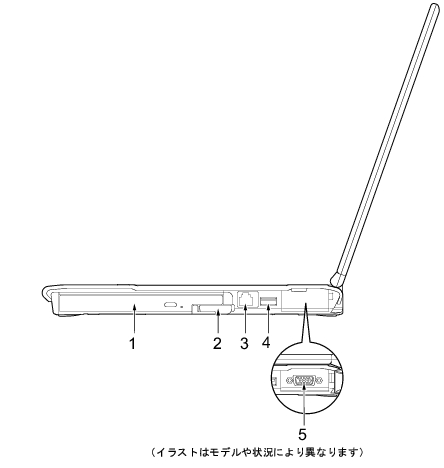

パソコン本体右側面

---

各番号をクリックすると説明箇所へジャンプします。

• 各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。

1. モバイルマルチベイ

   カスタムメイドの選択により、次のいずれかが取り付けられています。

   • 内蔵CD-ROMドライブユニット
   • 内蔵DVD-ROMドライブユニット
   • 内蔵DVD-ROM&CD-R/RWドライブユニット
   • 内蔵スーパーマルチドライブユニット
   • モバイルマルチベイ用カバー

   ユニットは交換することができます。
   「ハードウェア」−「モバイルマルチベイについて」

• モバイルマルチベイに何も取り付けていない状態では、本パソコンを使用しないでください。故障の原因となります。

2. ベイユニット取り外しレバー

   モバイルマルチベイに取り付けられているユニットを取り外す場合にレバーを起こします。
   「ハードウェア」−「ユニットを交換する」

3. モデムコネクタ（）（モデム搭載モデルのみ）

   モジュラーケーブルを接続するためのコネクタです。

• 内蔵モデムについては『内蔵モデムをお使いになる方へ』をご覧ください。

4. USBコネクタ（）

   FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。
   USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。

• ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。

5. 外部ディスプレイコネクタ（）

   アナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。ポートリプリケータ接続時には、お使いになれません。ポートリプリケータの外部ディスプレイコネクタをお使いください。
   「ハードウェア」−「外部ディスプレイについて」
