2 コネクタ仕様

---

各コネクタのピンの配列および信号名は、次のとおりです。

■ ディスプレイコネクタ（DVI-I準拠）

■ LANコネクタ（1000BASE-T/100BASE-TX/10BASE-T）

□ 1000BASE-T

□ 100BASE-TX/10BASE-T

■ パラレルコネクタ

■ シリアルコネクタ

■ マウスコネクタ

■ キーボードコネクタ

■ USBコネクタ

■ IEEE1394aコネクタ

■ COMRASコネクタ

• パソコン本体側　D SUB 9ピン（オス）

• COMRASコネクタ信号割り付け

• 本体添付の専用ケーブルでパソコン本体のシリアルポートと接続してください。
• 六角ネジはインチネジを使用しています。

■ 基本RASコネクタ（RAS0）

• パソコン本体側 D-SUB 9ピン（メス）

• 線材はAWG26以下をご使用ください。
• 外部機器などとの接続に際しては、電力線などのノイズの影響を避けるため、30cm以上離して敷設し、シールド線を使用することをお薦めします。
• 六角ネジは、M2.6のミリネジを使用しています。

• 基本RASコネクタ信号割り付け

• リザーブは、使用できませんので、接続しないでください。
• RASカード接続時は、基本RASコネクタのリモート入力0、リモートリセット0は使用できません。
• 信号への入出力は、本節の詳細説明に記載された方法にてご使用ください。これ以外の方法で接続すると、本カードおよびパソコン本体の故障の原因となります。

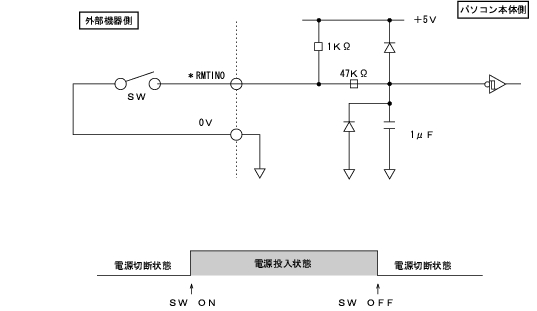

□ リモート入力0（＊RMTIN0）

• リモートモードの設定

  オペレーションパネルの電源モードスイッチを「REMOTE」（リモート）に設定します。本スイッチの設定が「LOCAL」（ローカル）の場合、リモート機能は動作しません。

• リモート制御線の接続

  ＊RMTIN0端子に、外部スイッチなどの接点（無電圧）を入力します。

• RASカード接続時は、基本RASコネクタからのリモート入力0は使用できません。

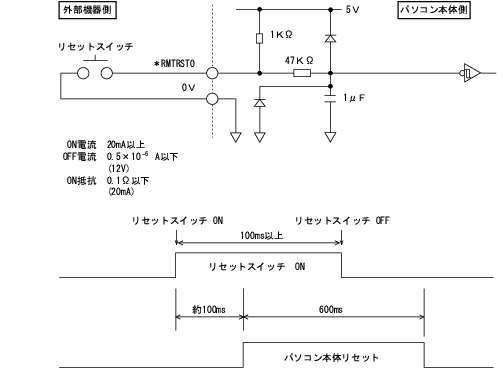

□ リモートリセット 0（＊RMTRST0）

外部機器からのリセット信号を＊RMTRST0端子に接続し、その信号をオープンからショートにしたとき、パソコンをリセットします。
パソコン本体のリセットは、＊RMTRST0端子がショートから約100ms後からかかり、約600msの間保持し、その後解除されます。

• システム稼働中にリセットすると、実行中のOSによっては、ファイルの内容が破壊される場合があります。
• RASカードを取り付けているときは、基本RASコネクタからのリモートリセット0は使用できません。

□ 外部機器温度異常（＊ETMP0）

外部機器の温度異常信号を＊ETMP0端子に接続し、その信号がオープンからショートになったときに、パソコン本体の電源を切断します。

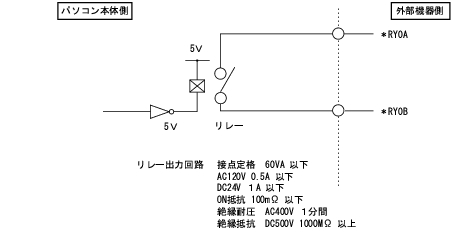

□ アラーム出力（＊RY0A, 0B）

内部温度異常検出時、外部機器温度異常発生時、またはファン回転停止検出時に、＊RY0A端子と＊RY0B端子がショートします。

■ RASカードのRASコネクタ（別売）

• RASカード側 FCN-245P050-G/E

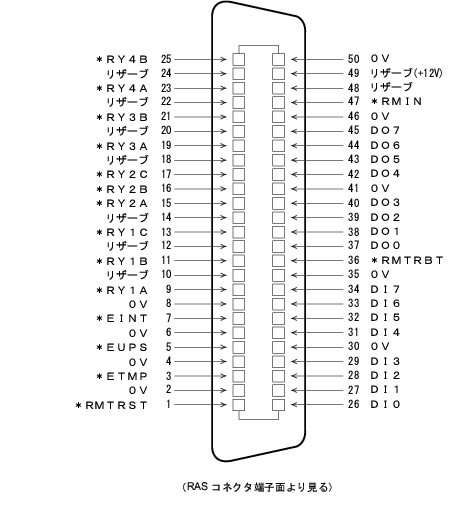

• 端子配列

• ケーブル側・・・・RASカード添付品

  コネクタ：FCN-241J050-G/E（富士通製または相当品）

  コネクタカバー：FCN-230C050-C/E（富士通製または相当品）

• 線材はAWG26以下をご使用ください。
• 外部機器などとの接続に際しては、電力線などのノイズの影響を避けるため、30cm以上離して敷設し、シールド線を使用することをお薦めします。

■ RASカードRASコネクタ信号割り付け

• リザーブは、使用できませんので接続しないでください。
• 信号への入出力は、次ページ以降の詳細説明に記載された方法にてご使用ください。これ以外の方法で接続すると、RASカードおよびパソコン本体の故障の原因となります。

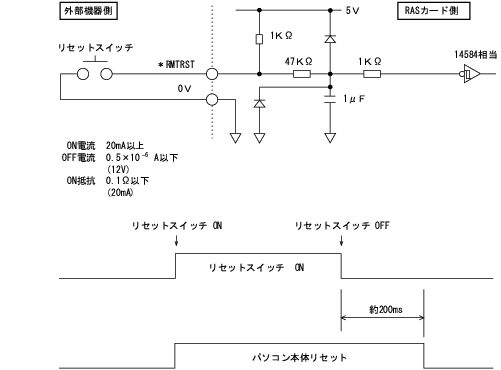

□ リモートリセット（＊RMTRST）

外部機器からのリセット信号を＊RMTRST端子に接続し、その信号をオープンからショートにしたとき、パソコンをリセットします。
パソコン本体のリセットは、＊RMTRST端子がショートからオープン後、約200msの間保持し、その後解除されます。

• システム稼働中にリセットすると、実行中のOSによっては、ファイルの内容が破壊される場合があります。ファイルの内容が破壊されるのを防ぐために、リモートブートを使用してください。

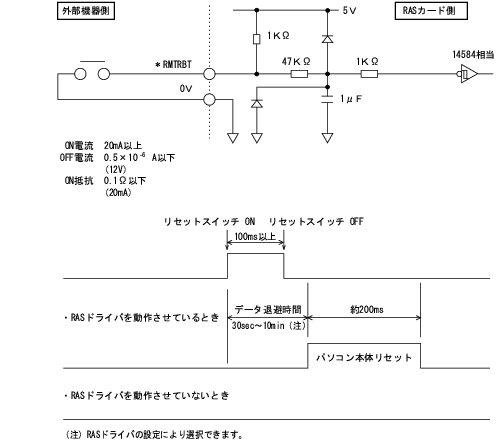

□ リモートブート（＊RMTRBT）

外部機器からのリセット信号を＊RMTRBT端子に接続し、その信号をオープンからショートにしたときに、割り込みが発生します。
RASドライバの動作時は、データ退避後、システムを終了し、パソコン本体をリセットします。

• RASドライバが動作していないときは、パソコン本体のリセットは行えません。

  パソコン本体を強制的にリセットしたいときは、リモートリセットを使用してください。

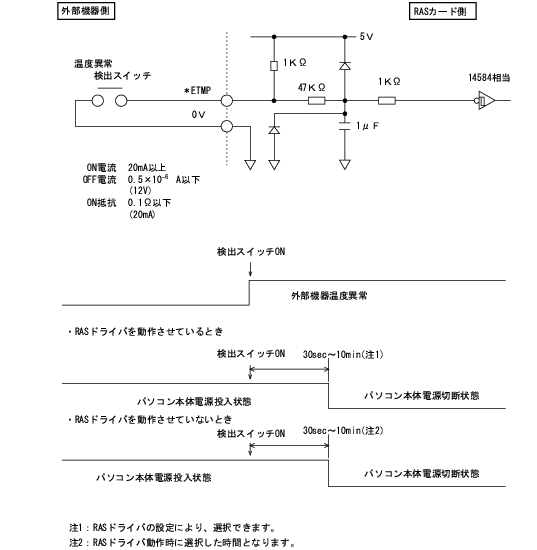

□ 外部機器温度異常（＊ETMP）

外部機器の温度異常信号を＊ETMP端子に接続し、その信号をオープンからショートにしたときに、割り込みが発生し、パソコン本体の電源を切断します。割り込み発生時には、リレー1接点に出力します。
RASドライバの動作時は、パソコン本体の電源を切断するまでの時間をRASドライバの設定により30秒〜10分間の範囲で設定できます（10秒単位）。デフォルトは30秒です。

□ 外部UPS異常（＊EUPS）

無停電電源装置（UPS）は、AC入力の停電状態検出により停電信号を出します。その信号を＊EUPS端子に接続し、信号がオープンからショートまたはショートからオープンになったとき割り込みが発生します。

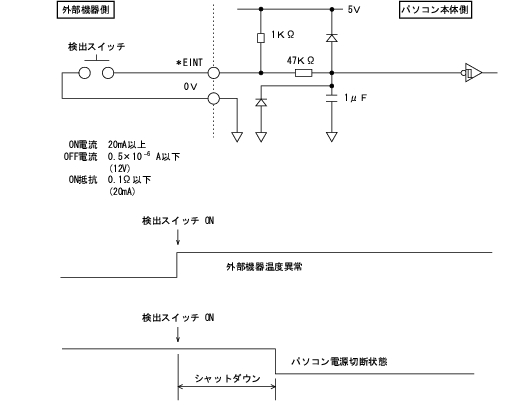

□ 外部割り込み（＊EINT）

外部機器の信号を＊EINT端子に接続し、その信号がオープンからショートになったときに、割り込みが発生します。

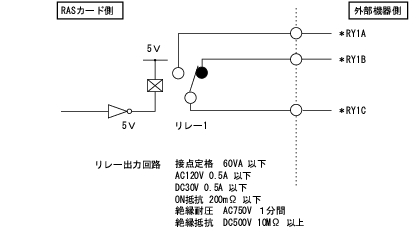

□ リレー1出力（＊RY1A, 1B,1C）

内部温度異常検出時、外部機器温度異常発生時、またはファン回転停止検出時に、＊RY1A端子がONになり、＊RY1B端子がOFFになります。

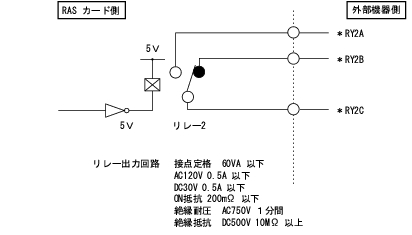

□ リレー2出力（＊RY2A, 2B, 2C）

RASドライバの動作時に、パソコン本体およびRASドライバが正常に稼働しているときに＊RY2A端子がONになり、＊RY2B端子がOFFになります。

• RASドライバの割り込み処理中は、＊RY2A端子がOFFになり、＊RY2B端子がONになります。

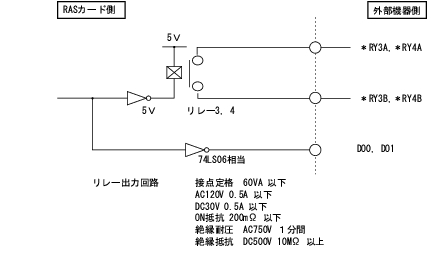

□ リレー3、4出力

ソフトウェアにより制御される出力です。リレー3とDO0、リレー4とDO1が同時に出力します。

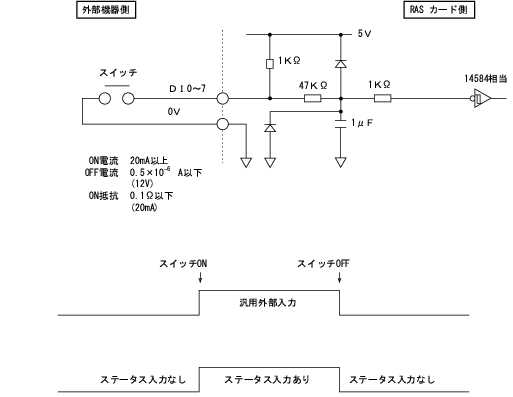

□ デジタル入力（DI0〜7）

DI0〜7端子が、オープンからショートになったとき、外部ステータスの入力が「あり」となります。

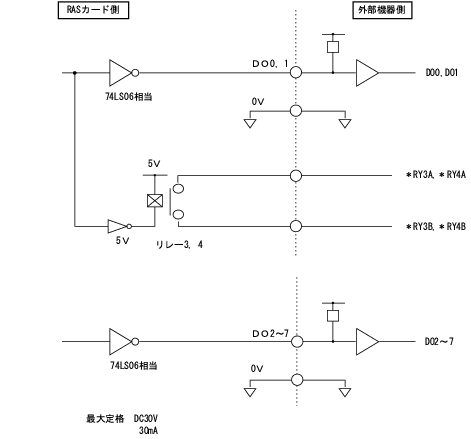

□ デジタル出力（DO0〜7）

ソフトウェアにより制御される出力です。DO0とリレー3、DO1とリレー4が同時に出力されます。

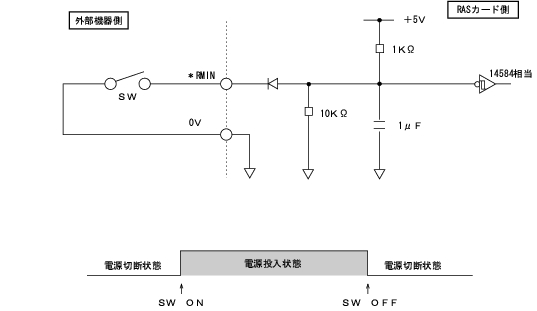

□ リモート入力（＊RMIN）

• リモートモードの設定

  オペレーションパネルの電源モードスイッチを「REMOTE」（リモート）に設定します。本スイッチの設定が「LOCAL」（ローカル）の場合、リモート機能は動作しません。

• リモート制御線の接続

  ＊RMIN端子に、外部スイッチなどの接点（無電圧）を入力します。
