メインボード

各番号をクリックすると説明箇所へジャンプします。

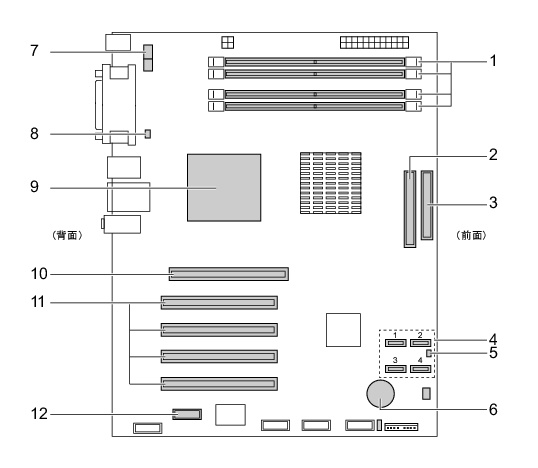

画像

  1. メモリスロット
    メモリを取り付けます。
    図中下から、DIMM1、DIMM2、DIMM3、DIMM4の順に並んでいます。
    「増設」−「メモリを取り付ける」
  2. パラレルATAコネクタ
    CD-ROMドライブが接続されているケーブルが接続されています。
  3. フロッピーコネクタ
    フロッピーディスクドライブが接続されているケーブルが接続されています。
  4. Serial ATAコネクタ
    Serial ATAインターフェースのハードディスクを接続するケーブルを接続することができます。
    ATA1コネクタには、標準のハードディスク(IDE HDD)、またはミラーディスクユニット(IDE)が、PATA-SATA変換アダプタを経由して接続されています。
  5. 温度センサー(FRONT)
  6. 内蔵バッテリ
    本パソコンの時計機能の設定とBIOSで設定したセットアップ設定値を保存するためのバッテリです。標準の使用状態(1日8時間)で約5年間お使いになれます。
危険
PLラベル

  1. CPU FANコネクタ
  2. 温度センサー(REAR)
  3. CPU(ヒートシンクの下にあります)
  4. PCI Express x16 Graphicsコネクタ
    グラフィックスカードが取り付けられています。
  5. PCIスロット
    32bit/33MHz PCIカードを取り付けることができます。図中上からPCI スロット1〜4の順に並んでいます。
  6. PCI Express x1コネクタ
    PCI Express x1規格のカードを取り付けることができます。
