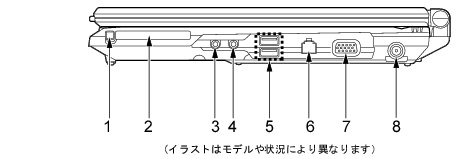

パソコン本体右側面

各番号をクリックすると、説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。
  1. ExpressCard取り出しボタン
    ExpressCardを取り出すときに押します。
    「取り扱い」−「ExpressCardを取り出す」
  2. ExpressCardスロット（画像）
    ExpressCardをセットするためのスロットです。
    「取り扱い」−「ExpressCardスロット」
  3. ヘッドホン端子（画像）
    市販のヘッドホンを接続することができます（外径3.5mmのミニプラグに対応）。
    ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
注意
PLラベル
・ ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。
耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
PLラベル
・ 電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
  1. マイク端子（画像）
    市販のマイクを接続することができます（外径3.5mmのミニプラグに対応）。
    ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
重要
  • マイク端子には、マイク以外のコネクタを接続しないでください。故障の原因となることがあります。
  1. USBコネクタ（画像）
    USB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
  1. モデムコネクタ（画像）（モデム搭載の場合のみ）
    モジュラーケーブルを接続するためのコネクタです。
POINT
  1. 外部ディスプレイコネクタ（画像）
    プロジェクタやアナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」
  2. DC-INコネクタ（画像）
    パソコン本体に添付のACアダプタを接続するためのコネクタです。
