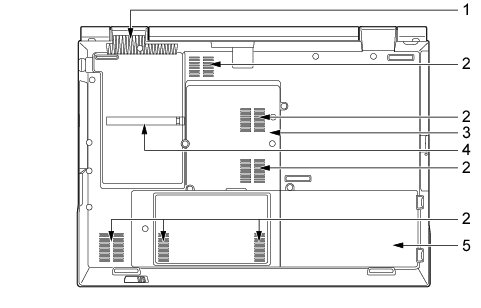

パソコン本体下面

各番号をクリックすると、説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. 排気孔
    パソコン本体内部の熱を外部に逃がすためのものです。
    本パソコンの電源を入れると、内部のファンが数秒間回転します。
    また、パソコン本体内部の温度が高くなると内部のファンが回転し、熱が放出されます。このため、起動時や動作中にファンによる回転音が発生しますが、パソコン本体の放熱のためであり、異常ではありません。
注意
PLラベル
・ 排気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
重要
  • 排気孔からは熱風が出ます。排気孔付近には手を触れないでください。
  • 排気孔の近くに物を置かないでください。排気孔からの熱で、排気孔の近くに置かれた物が熱くなることがあります。
  1. 吸気孔
    空気を取り込むための穴です。
注意
PLラベル
・ 吸気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
  1. 拡張RAMモジュールスロット
    本パソコンのメモリをセットするためのスロットです。
    「周辺機器の設置／設定／増設」−「メモリ」
  2. ダストキャッチャー
    空冷用通風路に蓄積するほこりを取り除きやすくします。
    「お手入れ」−「空冷用通風路のお手入れ」
  3. 内蔵バッテリパック
    内蔵バッテリパックが装着されています。
    「取り扱い」−「内蔵バッテリパックを交換する」
