ポートリプリケータ

重要
  • カスタムメイドの選択により、ポートリプリケータが添付されています。

各番号をクリックすると説明箇所へジャンプします。

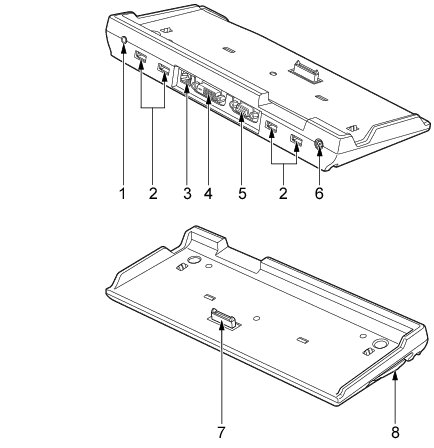

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。
  • ポートリプリケータ接続時には、パソコン本体のDC-INコネクタ、LANコネクタ、外部ディスプレイコネクタ(アナログ)はお使いになれません。
  1. ヘッドホン・ラインアウト兼用端子(画像
    市販のヘッドホンを接続することができます(外径3.5mmのミニプラグに対応)。
    ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインアウト端子として使用することもできます。
    「取り扱い」−「ヘッドホン・ラインアウト兼用端子/マイク・ラインイン兼用端子の機能を切り替える(Windows Vistaの場合)」
    「取り扱い」−「ヘッドホン・ラインアウト兼用端子/マイク・ラインイン兼用端子の機能を切り替える(Windows XPの場合)」
注意
PLラベル
・ ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。
耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
PLラベル
・ 電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
  1. USBコネクタ(画像
    FDDユニット(USB)やUSB接続に対応したプリンタなど、USB規格対応の機器を接続するためのコネクタです。
    4ポートあります。パソコン本体とあわせて7ポートお使いになれます。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
  1. LANコネクタ(画像
    LANケーブルを接続するためのコネクタです。
    「取り扱い」−「LAN(有線LAN)」
  2. 外部ディスプレイコネクタ(デジタル)(画像
    DVI-Dに対応したデジタルディスプレイを接続するためのコネクタです。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」
POINT
  • 外部ディスプレイコネクタ(デジタル)に外部ディスプレイを接続し、著作権保護された映像を再生する場合は、HDCP(High-bandwidth Digital Content Protection)に対応したディスプレイをお使いください。
    また、DVDの再生にはHDCPに対応した「WinDVD」をお使いください。光学ドライブ搭載モデルに添付の「WinDVD」はHDCPに対応しています。
  • 外部ディスプレイコネクタ(デジタル)にキャップが取り付けられている場合は、外してお使いください。
  1. 外部ディスプレイコネクタ(アナログ)(画像
    プロジェクタやアナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」
  2. DC-INコネクタ(画像
    ポートリプリケータに添付のACアダプタを接続するためのコネクタです。
重要
  • ポートリプリケータのDC-INコネクタにはポートリプリケータに添付のACアダプタを接続してください。
  1. 接続コネクタ
    パソコン本体のポートリプリケータ接続コネクタに接続するためのコネクタです。
  2. ポートリプリケータ取り外しレバー(画像
    ポートリプリケータをパソコン本体から取り外す場合にレバーを起こします。
    「周辺機器の設置/設定/増設」−「ポートリプリケータ」
