3 ポートリプリケータ

重要
  • カスタムメイドの選択により、ポートリプリケータが添付されています。
  • パソコン本体左側面に盗難防止用ケーブルが接続されている場合は、あらかじめ取り外してください。
  • ポートリプリケータに接続されている周辺機器の中には、パソコン本体の電源が入っている状態でポートリプリケータの取り付け/取り外しを行うと、動作が不安定になるものがあります。この場合はパソコン本体の電源を切ってから、ポートリプリケータの取り付け/取り外しをしてください。

ポートリプリケータを取り付ける

注意
PLラベル
・ パソコン本体にポートリプリケータを取り付ける場合は、指をはさまないように注意してください。
けがの原因となることがあります。
重要
  • ポートリプリケータ接続時には、必ずパソコン本体のコネクタから、すべてのケーブルと周辺機器を取り外してください。破損するおそれがあります。

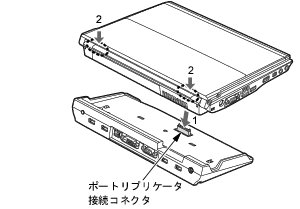

  1. パソコン本体下面にポートリプリケータを取り付けます。
    コネクタの位置を合わせてパソコン本体を水平に下ろし(1)、パソコン本体上面の奥側を軽く押さえて(2)、ポートリプリケータにしっかりと取り付けます。
画像
重要
  • ポートリプリケータに周辺機器を取り付け/取り外しを行う場合は、必ずパソコン本体の電源を切り、ACアダプタを取り外してください。
  • ポートリプリケータを取り付ける場合、パソコン本体上面の奥側を軽く押さえてください。強く押さえると、液晶ディスプレイが割れるおそれがあります。
  • 本パソコンを持ち運ぶ場合は、ポートリプリケータを必ず取り外してください。ポートリプリケータを接続した状態で本パソコンを持ち運ぶと、パソコン本体およびポートリプリケータのコネクタが破損するおそれがあります。
