3 ドッキングステーション

重要
  • お使いの機種にドッキングステーションは添付されていません。
    お使いになる場合は、別売のドッキングステーションをご購入ください。

ドッキングステーションを取り付ける

注意
PLラベル
・ パソコン本体にドッキングステーションを取り付ける場合は、指をはさまないように注意してください。
けがの原因となることがあります。
重要
  • ドッキングステーション接続時には、必ずパソコン本体のコネクタから、すべてのケーブルと周辺機器を取り外してください。破損するおそれがあります。
  1. パソコン本体からACアダプタを取り外します。
画像
  1. ドッキングステーションを固定します。
    角度調節バーの角度調節バー固定／解除ボタンを押して、ドッキングステーションを固定します。
画像
重要
  • ドッキングステーションにパソコン本体を取り付ける場合は、角度調節バーでドッキングステーションをしっかり固定してください。パソコン本体が倒れて故障の原因となります。

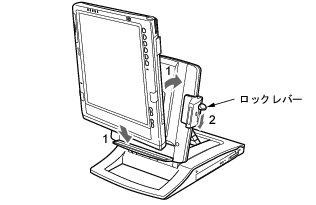

  1. パソコン本体を取り付けます。
    パソコン本体を取り付け（1）、ロックレバーを下にスライドしてロックします（2）。
画像
POINT
  • バッテリパック（L）を取り付けている場合、バッテリーガイドをカチッと音がするまで手前に引き、下にスライドさせてからパソコン本体をドッキングステーションに取り付けてください。
  1. ドッキングステーションにACアダプタを接続します。
重要
  • ドッキングステーションにパソコン本体を取り付けて使う場合は、必ずACアダプタを接続してください。バッテリではお使いになれません。
  1. 画面の向きを横にするには、パソコン本体部分を横向きにします。
画像
