2 ポートリプリケータ

重要
  • カスタムメイドの選択により、ポートリプリケータが添付されています。
  • ポートリプリケータをお使いになる場合は、必ずポートリプリケータのDC-INコネクタにACアダプタを接続してください。ポートリプリケータにACアダプタを接続しておかないと、ポートリプリケータに接続されているUSB機器やLANケーブルが認識されません。
  • バッテリ運用時にはポートリプリケータはお使いになれません。
  • ポートリプリケータに周辺機器を取り付け／取り外しを行う場合は、必ずパソコン本体の電源を切り、ACアダプタを取り外してください。
  • ポートリプリケータを取り付ける場合、パソコン本体上面の奥側を軽く押さえてください。強く押さえると、液晶ディスプレイが割れるおそれがあります。
  • 本パソコンを持ち運ぶ場合は、ポートリプリケータを必ず取り外してください。ポートリプリケータを接続した状態で本パソコンを持ち運ぶと、パソコン本体およびポートリプリケータのコネクタが破損するおそれがあります。

ポートリプリケータを取り付ける

注意
PLラベル
・ パソコン本体にポートリプリケータを取り付ける場合は、指をはさまないように注意してください。
けがの原因となることがあります。
重要
  • ポートリプリケータ接続時には、必ずパソコン本体のコネクタから、すべてのケーブルと周辺機器を取り外してください。破損するおそれがあります。
  1. パソコン本体の電源を切り、ACアダプタを取り外します。ポートリプリケータに周辺機器が接続されている場合は、周辺機器の電源を切ります。

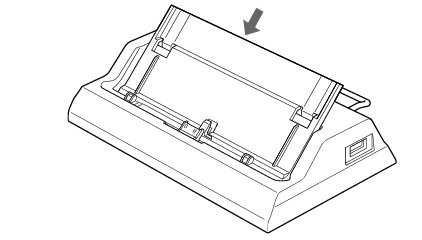

  2. ポートリプリケータにドッキングガイドを取り付けます。
    ドッキングガイドの向きを確認し、カチッと音がするまでしっかり差し込みます。
画像

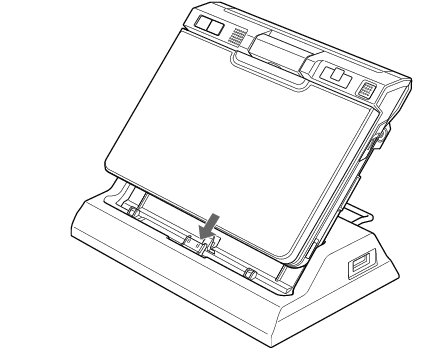

  1. パソコン本体をポートリプリケータに取り付けます。
    パソコン本体前面のポートリプリケータ接続コネクタ／LAN/CRT変換コネクタを、ポートリプリケータの本体接続コネクタに合わせて取り付けます。
画像
