ESPRIMO DHシリーズ 24型ワイド / 21.5型ワイド / 20型ワイド：デザイン
- DHシリーズ
24/21.5/20型
各部名称（パソコン本体）
ご覧になりたいパソコン本体の面をクリックして選択してください。
ご覧になりたいパソコン本体の面をタップして選択してください。
WD2/W

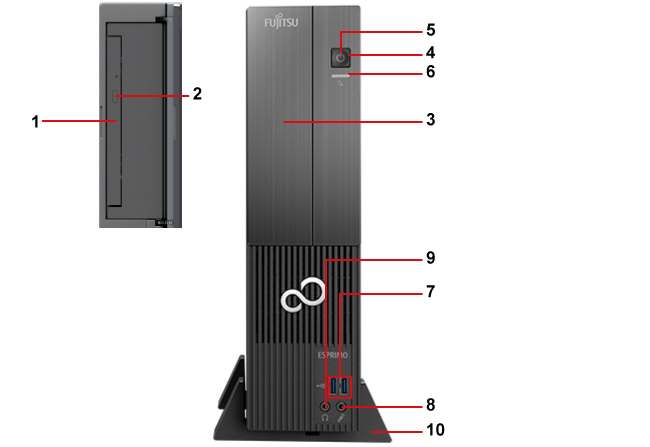

パソコン本体前面
- 1. BDXL™ 対応 Blu-ray Discドライブ［注1］／スーパーマルチドライブ［注2］
- 2. CD／DVD取り出しボタン
- 3. フラップ
- 4. 電源ボタン（
） - 5. 電源ランプ
- 6. ディスクアクセスランプ（
） - 7. USB3.0コネクタ（
） - 8. マイク端子（
） - 9. ヘッドホン端子（
） - 10. フット（設置台）
- 注1： BDXL™ 対応 Blu-ray Discドライブ搭載機種のみ
- 注2： スーパーマルチドライブ搭載機種のみ
パソコン本体側面

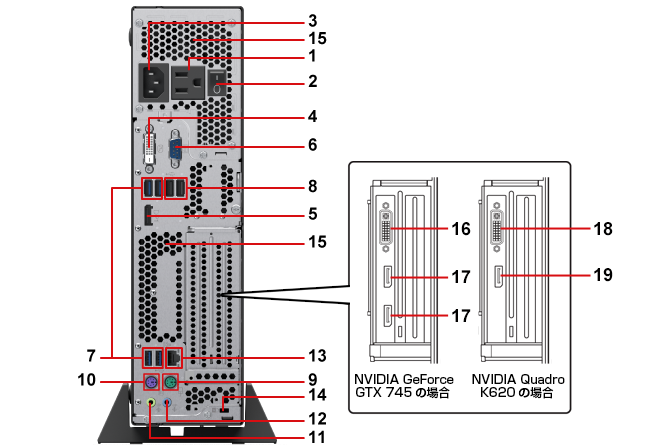

パソコン本体背面
- 1. アウトレット
- 2. メインスイッチ
- 3. インレット
- 4. DVI-Dコネクタ（
）［注1］ - 5. DisplayPortコネクタ（DP）［注1］
- 6. COMポート
- 7. USB3.0コネクタ（）
- 8. USB2.0コネクタ（）
- 9. PS/2 コネクタ
- 10. PS/2 コネクタ（ディスプレイ電源連動用）
- 11. ラインアウト端子（
） - 12. ラインイン端子（
） - 13. LANコネクタ（
） - 14. 盗難防止用ロック取り付け穴
- 15. 通風孔
- 16. DVI-Iコネクタ（）［注2］
- 17. DisplayPortコネクタ（DP）［注2］
- 18. DVI-Iコネクタ（）［注3］
- 19. DisplayPortコネクタ（DP）［注3］
- 注1： NVIDIA® GeForce® GTX 745 / NVIDIA® Quadro® K620 非搭載機種のみお使いになれます。
- 注2： NVIDIA® GeForce® GTX 745 搭載機種のみお使いになれます。
- 注3： NVIDIA® Quadro® K620 搭載機種のみお使いになれます。
WD1/X

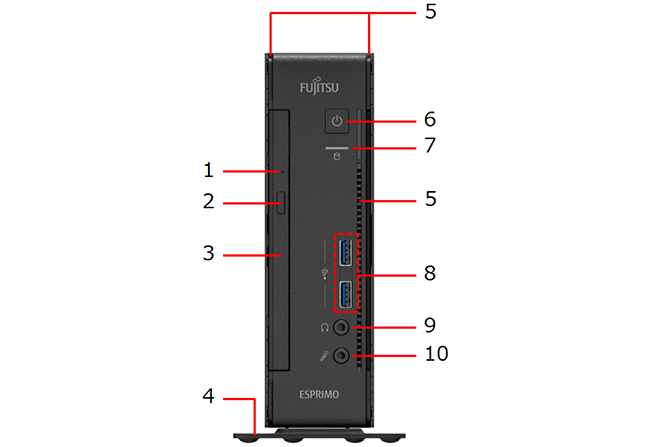

パソコン本体前面
- 1. 強制取り出し穴［注1］
- 2. ディスク取り出しボタン［注1］
- 3. 光学ドライブ［注1］
- 4. フット
- 5. 吸気孔
- 6. 電源ボタン／電源ランプ（）
- 7. ディスクアクセスランプ（）
- 8. USB3.0コネクタ（）
- 9. ヘッドホン端子（）
- 10. マイク端子（）
- 注1： BDXL™対応 Blu-ray Discドライブまたはスーパーマルチドライブ選択時のみ

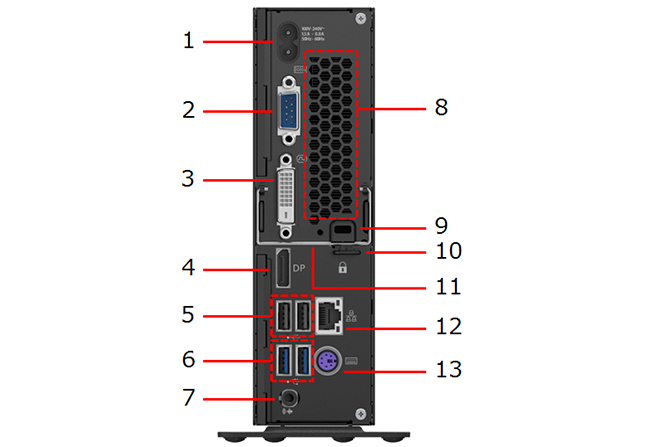

パソコン本体背面
- 1. インレット
- 2. シリアルコネクタ
- 3. DVI-Dコネクタ（）
- 4. DisplayPortコネクタ
- 5. USB2.0コネクタ（）
- 6. USB3.0コネクタ（）
- 7. ラインアウト端子（）
- 8. 排気孔
- 9. セキュリティ施錠金具
- 10. 盗難防止用ロック取り付け穴
- 11. ロック金具
- 12. LANコネクタ（）
- 13. PS/2コネクタ
パソコン本体内部
- 1. 拡張スロット
- 2. CPUファン
- 3. メモリスロット
- 4. 電源ユニット
- 5. BDXL™対応 Blu-ray Discドライブ［注1］またはスーパーマルチドライブ［注2］
- 6. 内蔵ハードディスク
- 7. 1台目のハードディスクドライブ、または、SSD（フラッシュメモリディスク）［注3］が搭載されています。
- 注1： BDXL™ 対応 Blu-ray Disc ドライブ搭載機種のみ
- 注2： スーパーマルチドライブ搭載機種のみ
- 注3： SSD（フラッシュメモリディスク）搭載機種のみ
各部名称（液晶ディスプレイ）
ご覧になりたい液晶ディスプレイの面をクリックして選択してください。
ご覧になりたい液晶ディスプレイの面をタップして選択してください。

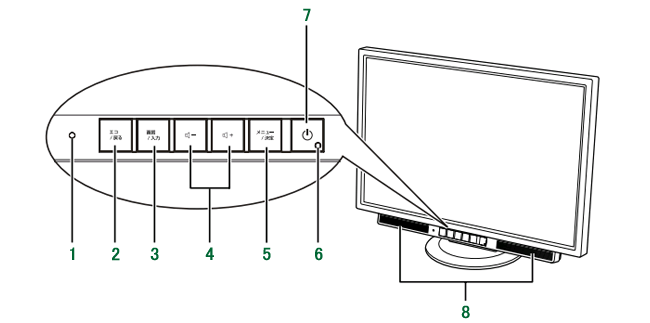

24型ワイド液晶ディスプレイ
前面
- 1. 明るさセンサー
- 2. エコ／戻るボタン
- 3. 画質／入力ボタン
- 4. −／＋ボタン（音量ボタン）（
） - 5. メニュー／決定ボタン
- 6. 電源ランプ
- 7. 電源ボタン（）
- 8. スピーカー

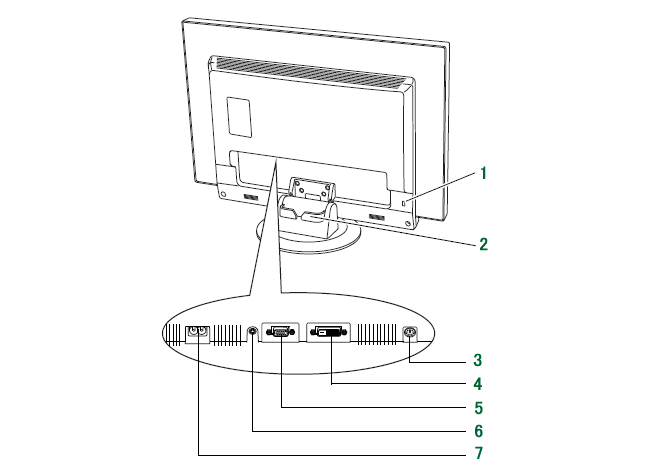

背面
- 1. 盗難防止用ロック取り付け穴
- 2. ケーブルクランプ
- 3. P-SYNC端子（P-SYNC）
- 4. DVI-Dコネクタ（HDCP対応）（）
- 5. アナログRGBコネクタ（
） - 6. オーディオ入力端子（ ）
- 7. 電源コネクタ（AC-IN）

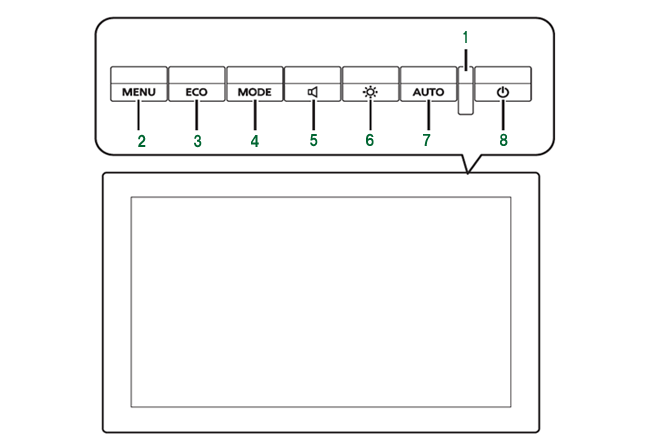

21.5型ワイド液晶ディスプレイ
前面
- 1. 電源ランプ
- 2. MENUボタン
- 3. ECOボタン
- 4. MODEボタン
- 5. スピーカーボタン（）
- 6. 明るさボタン（
） - 7. AUTOボタン
- 8. 電源ボタン（）

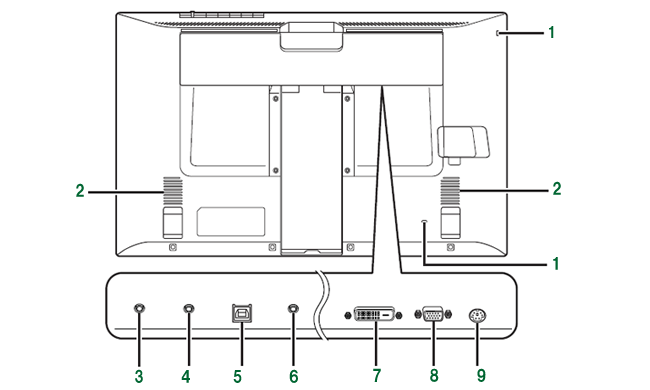

背面
- 1. 盗難防止用ロック取り付け穴
- 2. スピーカー
- 3. ヘッドホン端子（ ）
- 4. オーディオ入力端子（ ）
- 5. USBコネクタ（）
- 6. 電源コネクタ（
） - 7. DVI-Dコネクタ（HDCP対応）（）
- 8. アナログRGBコネクタ（）
- 9. PS/2コネクタ（P-SYNC）

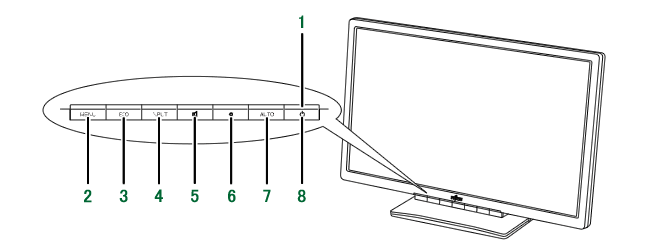

20型ワイド液晶ディスプレイ
前面
- 1. 電源ランプ
- 2. MENUボタン
- 3. ECOボタン
- 4. INPUTボタン
- 5. スピーカーボタン（）
- 6. 明るさボタン（）
- 7. AUTOボタン
- 8. 電源ボタン（）
背面
- 1. スピーカー
- 2. 盗難防止用ロック取り付け穴
- 3. オーディオ入力端子（AUDIO）
- 4. DVI-Dコネクタ（DVI）
- 5. アナログRGBコネクタ（VGA）
- 6. 電源コネクタ（POWER）
注釈
- イラストは機種や状況により異なります。
