ESPRIMO DHシリーズ マルチディスプレイ

  • WD-G/D2

  • 映像出力インターフェースはグラフィックスボード上の「DisplayPort」、「HDMI出力」、「DVI-Dコネクタ」です。
    PC本体の「DVIコネクタ」、「DisplayPort」はご利用になれません。グラフィックスボードのポートをご使用ください。
    2台以上のディスプレイを同時接続するマルチディスプレイをご利用の場合、下記の接続方法が可能です。(ディスプレイと本体背面図)

    マルチディスプレイご利用にあたっての注記事項

    • すべてのディスプレイの動作を保証するものではありません。
    • サイズの異なるディスプレイの組み合わせでもマルチディスプレイ可能です。
    • DP(DisplayPort)出力のデイジーチェーン接続によるマルチディスプレイはサポートしておりません。
    • ディスプレイによっては、起動時や省電力状態(ディスプレイの電源を切る、スリープ状態、休止状態)から復帰した際に、画面が正しく表示されなくなる場合があります。

    変換ケーブルご利用にあたっての注意事項

    • 当社が提供する変換ケーブル以外での接続はサポートしておりません。
    • 複数の変換ケーブルを使用したディスプレイ接続はサポートしておりません。
    DP→DVI変換ケーブル
    (型名:FMV-ADP03)
    • 変換可能な最大解像度は、1920×1200ドット(60Hz/Reduced Blanking)となります。
    • DVI-Dへの変換となり、DVI Dual Link非対応となります。
    「NVIDIA® GeForce RTX™ 2060」
    搭載時
    最大4台まで同時接続可能
    当社純正ディスプレイ(VL-E22-8T3、VL-E24-8T3)ご使用時

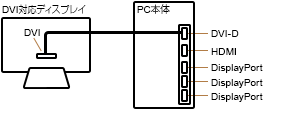

    ◇ディスプレイ1台接続例

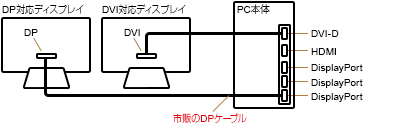

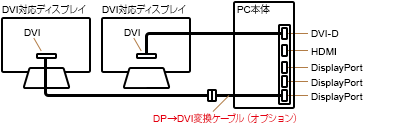

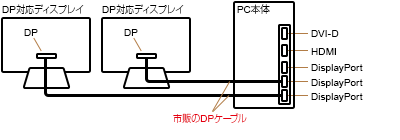

    ◇ディスプレイ2台接続例

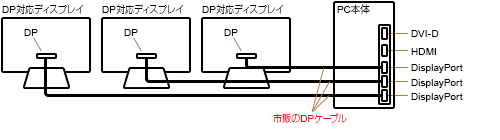

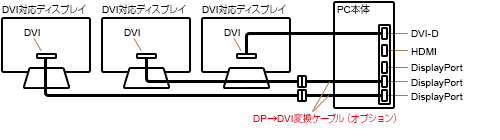

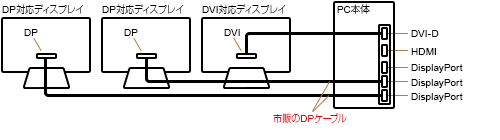

    ◇ディスプレイ3台接続例

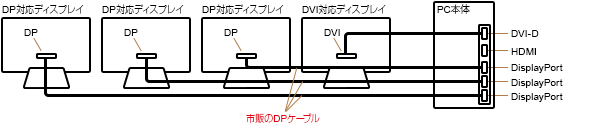

    ◇ディスプレイ4台接続例



    当社純正ディスプレイでマルチディスプレイ表示を行う場合は、別売オプションの「DP→DVI変換ケーブル」または市販のDPケーブルがディスプレイの台数分必要になります。

    他社製ディスプレイご使用時(接続例です、動作を保証するものではありません。)

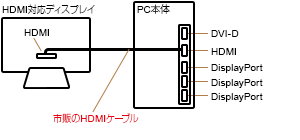

    ◇ディスプレイ1台接続例



    ◇ディスプレイ2台接続例

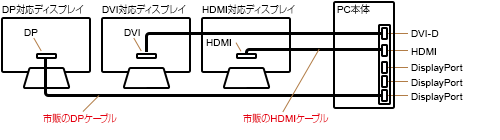

    ◇3台以上のディスプレイ接続例

    当社純正ディスプレイ以外への接続や、マルチディスプレイ表示を行う場合は、市販のDPケーブル、または、HDMIケーブルを使ってディスプレイと接続が可能です。(ディスプレイによっては添付されている場合があります。)
    お使いになるディスプレイのインターフェースをご確認のうえ、ケーブル等を別途ご用意ください。
