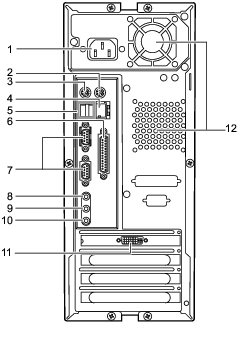

ワークステーション本体背面
インレット
ワークステーション本体の電源ケーブルを接続します。
マウスコネクタ（
）
マウスのケーブルを接続します。
キーボードコネクタ（
）
キーボードのケーブルを接続します。
LANコネクタ（LAN）
非シールド・ツイストペア（UTP）ケーブルを接続します。
100Mbpsで使用する場合には、カテゴリ5のケーブルが必要です。
LEDの意味は、以下のとおりです。
下部LED点灯：100MbpsでLINKを確立中
上部LED点灯：LINKを確立中
上部LED点滅：データを転送中
USBコネクタ（
）
USB規格（1.1）の周辺装置を接続します。
パラレルコネクタ（
）
プリンタのケーブルを接続します。
シリアルコネクタ（
）
モデムなどRS-232C規格の装置のケーブルを接続します。
上から1〜2と並んでいます。
ラインアウト端子（
）
オーディオ機器の入力端子を接続します。
スピーカーを直接接続する場合は、アンプ内蔵のものをお使いください。
ラインイン端子（
）
オーディオ機器の出力端子を接続します。
マイク端子（
）
市販のコンデンサマイクを接続します。
DVI-Iコネクタ
DVI-VGA変換ケーブルまたはデジタルディスプレイのディスプレイケーブルを接続します。カスタムメイドオプションでCELSIUS FireGL 8800またはCELSIUS Quadro4 900XGLを選択している場合、コネクタの種類が異なります。
通風孔（冷却ファン）
ワークステーション本体内部の熱を外部に逃すための開孔部です。
