2 本体カバーを取り外す

本体カバーの取り外し方

周辺機器を取り付けるときは、サイドカバーを取り外して、内部が見える状態にします。5インチファイルベイに内蔵オプションを取り付けるときは、さらに、アッパーカバー、フロントパネルを取り外します。取り外し方は、次のとおりです。

  1. ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。

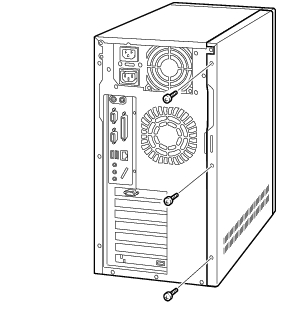

  2. ワークステーション本体背面の右側3ヶ所のネジを外します。
画像

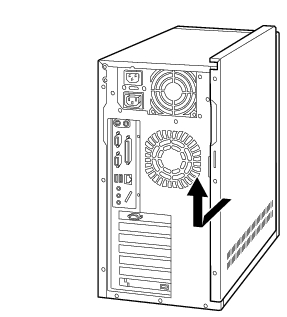

  1. サイドカバーを取り外します。
    ワークステーション本体背面側にスライドさせます。
    上方に持ち上げ、取り外します。
画像

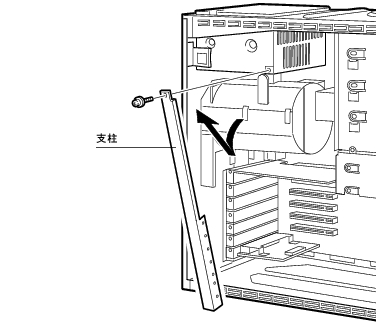

  1. 支柱を取り外します。
    ネジ（1ヶ所）を外し、取り外します。
画像

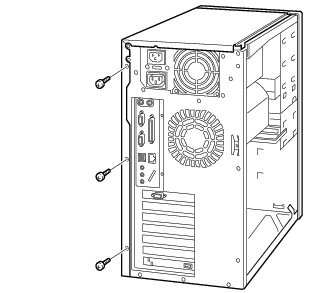

  1. ワークステーション本体背面の左側3ヶ所のネジを外します。
画像

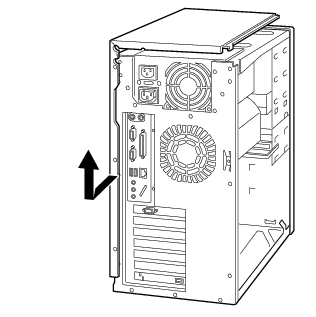

  1. アッパーカバーを取り外します。
    ワークステーション本体背面側にスライドさせます。
    上方に持ち上げ、取り外します。
画像

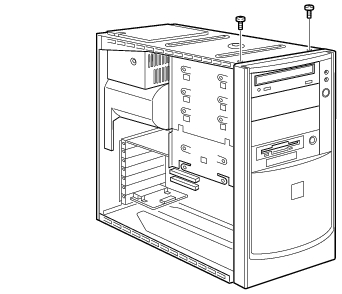

  1. フロントパネルの上端2ヶ所のネジを外します。
画像

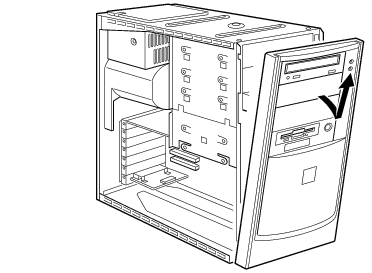

  1. フロントパネルを取り外します。
    フロントパネルを手前に倒してから、上方に引き抜きます。
画像

重要
