マスターとスレーブについて

---

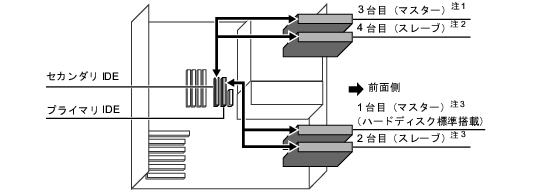

本ワークステーションは、IDE規格のデバイスを最高4台内蔵できます。4台のうち1台目および2台目は、プライマリIDEのマスターとスレーブに取り付けます。残りの3台目および4台目は、セカンダリIDEのマスターとスレーブに取り付けます。

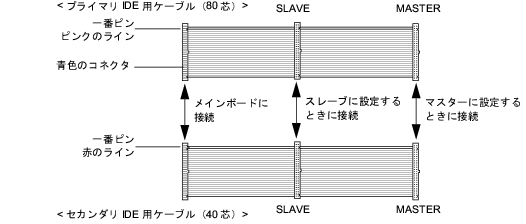

このマスターとスレーブの設定は、内蔵IDEデバイスをフラットケーブルにどのように接続するかによって決定されます（このような設定方法を、ケーブルセレクトといいます）。次図のフラットケーブルのマスターのコネクタをIDEデバイスに接続すると、マスターの設定になり、スレーブのコネクタをIDEデバイスに接続すると、スレーブの設定になります。

ケーブルセレクトを行うためには、内蔵IDEデバイスのジャンパスイッチがケーブルセレクトの設定になっている必要があります。

また、ケーブルセレクトができない内蔵IDEデバイスを接続する場合、マスターに接続するときは、IDEデバイスの設定をマスターの設定に、スレーブに接続するときは、IDEデバイスの設定をスレーブの設定にしてください。

• 本ワークステーションでは、プライマリIDEに接続するケーブルとセカンダリIDEに接続するケーブルとでは、芯数が異なります。プライマリIDEに接続するときは80芯ケーブルを、セカンダリIDEに接続するときは、40芯ケーブルをお使いください。
• 標準搭載されている内蔵IDEデバイスの出荷時の設定は、ケーブルセレクトに設定されています。
