メインボード

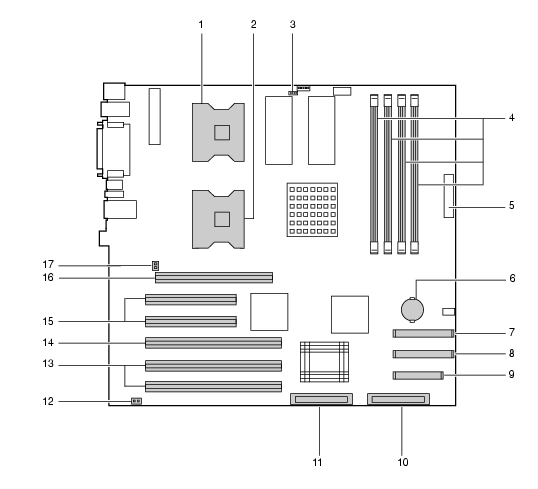

画像

  1. CPU0(ヒートシンクの下にあります)
  2. CPU1(ヒートシンクの下にあります)
  3. CPU0用ファンコネクタ
  4. メモリスロット
    メモリを取り付けます。図中左からDIMM1〜4と並んでいます。
    メモリを増設すると、一度に読み込めるデータの量が増え、ワークステーションの処理能力があがります。
  5. フロントパネルコネクタ
    フロントパネルからのスイッチケーブルが取り付けられています。
  6. 内蔵バッテリ
    本ワークステーションの時計機能と、BIOSで設定した各設定を保存するためのバッテリです。標準の使用状態(1日8時間)で約5年間お使いになれます。
  7. セカンダリIDEコネクタ
    セカンダリIDE用のケーブルを接続します。
  8. プライマリIDEコネクタ
    プライマリIDE用のケーブルを接続します。
  9. フロッピーコネクタ
    フロッピーディスクドライブのケーブルを接続します。
  10. Ultra 320 Wide SCSIコネクタB
  11. Ultra 320 Wide SCSIコネクタA
  12. CD INコネクタ(黒)
    CD-ROMドライブからのAUDIOケーブルを接続します。
  13. 64bit/100MHz PCIスロット
    64bit/100MHz対応PCIカードおよび32bit/33MHz対応PCIカードを取り付けます。図中上からスロット1〜2と並んでいます。
  14. 64bit/133MHz PCIスロット
    64bit/133MHz対応PCIカード、64bit/100MHz対応PCIカード、および32bit/33MHz対応PCIカードを取り付けます。
  15. 32bit/33MHz PCIスロット
    32bit/33MHz対応PCIカードを取り付けます。図中上から、スロット1〜2と並んでいます。
    カスタムメイドオプションでFIRE GL X1、Quadro FX 2000、またはWildcat4 7110を選択した場合、32bit/33MHz PCIスロット1は使えません。
  16. AGP Pro 50スロット
    グラフィックスカードを取り付けます。
  17. CPU1用ファンコネクタ
ポイント
