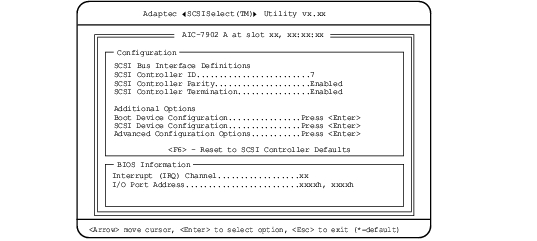

Configuration/View SCSI Controller Settingsメニュー

SCSI コントローラ全体の設定を行います。

□ SCSI Controller ID（変更禁止）

SCSIホストコントローラのSCSI IDを設定します。

0～15：初期値は7です。

□ SCSI Controller Parity（変更禁止）

SCSIホストコントローラは、SCSI バスからデータを読み込むとき、常にデータのパリティチェックを行い、SCSI デバイスからの正しいデータ転送を確認します。本ワークステーションではサポートするSCSI デバイスはすべてSCSI パリティ機能を使うことができますので、初期値はEnabled に設定しています。

逆にSCSI パリティをサポートしていないSCSI デバイスを接続する場合は、本設定をDisabledに設定します。

Enabled （初期値）：SCSIホストコントローラのSCSI パリティチェックを有効にします。
Disabled：SCSIホストコントローラのSCSI パリティチェックを無効にします。

□ SCSI Controller Termination （変更禁止）

SCSIホストコントローラのSCSI 終端（ターミネータ）を有効にするかどうかを設定します。

Enabled （初期値）：SCSIホストコントローラのSCSI 終端を有効にします。
Disabled：SCSIホストコントローラのSCSI 終端を無効にします。

□ Boot Device Configuration

ブートするSCSIコントローラが表示されます。

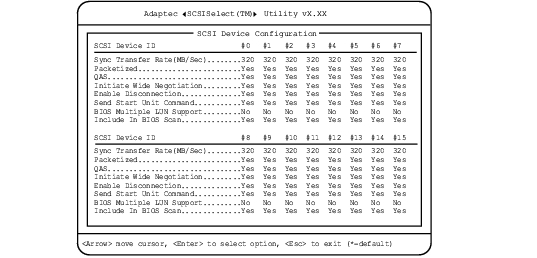

□ SCSI Device Configuration

SCSI バス上の各SCSI デバイスの詳細構成情報を設定します。

カーソルを合わせて【Enter】キーを押すと、SCSI Device Configuration サブメニューが表示されます。

Sync Transfer Rate(MB/Sec)：SCSI ホストコントローラがサポートする最大同期転送速度を設定します。
- 320 （初期値）
- ASYN / 10.0 / 20.0 / 33.3 / 40.0 / 66.6 / 80.0 / 160
Packetized：パケット化プロトコルを有効にするかどうかを設定します。
- Yes （初期値）：有効にします。
- No：無効にします。
QAS：QAS（Quick Arbitration and Selection）を有効にするかどうかを設定します。
- Yes （初期値）：有効にします。
- No：無効にします。
Initiate Wide Negotiation（変更禁止）：SCSIホストコントローラがWide SCSI デバイスを取り扱う場合に設定します。
- Yes （初期値）：SCSIホストコントローラがWide SCSI デバイスを取り扱います。
- No：SCSIホストコントローラがWide SCSI デバイスを取り扱いません。
Enable Disconnection （変更禁止）：SCSIホストコントローラが、SCSI デバイスに対し、SCSI バスからの切断（ディスコネクション）を許容するかどうかを設定します。
- Yes （初期値）：SCSI デバイスは、SCSI バスからの切断が許可されます。この場合、SCSI デバイスがSCSI バスから一時的に切断している間に、ホストコントローラがそのSCSI バス上で他のオペレーションを実行できます。SCSIホストコントローラに2 台以上のSCSI デバイスを接続する場合に有効です。
- No：SCSI デバイスは、SCSI バスからの切断が許されません。
Send Start Unit Command （変更禁止）：SCSIホストコントローラが、SCSI デバイスにスタートSCSIユニットコマンド（SCSIコマンド1B ）を送信するかどうかを設定します。

このオプション設定とSCSI デバイスのハードウェア設定（スイッチブロックの設定など）の組み合わせによって、ワークステーション本体の電源にかかる負荷を軽減するため、ワークステーション起動時にSCSIホストコントローラがSCSI デバイスに1台ずつ順次電源を投入していくことができます。
この設定は、SCSIホストコントローラのSCSI BIOS がEnabledに設定されている場合（SCSI Controller Int 13 Support:Enabled）にのみ有効となります。
- Yes （初期値）：SCSI デバイスにスタートユニットコマンドを送信します。
- No：SCSI デバイスにスタートユニットコマンドを送信しません。
BIOS Multiple LUN Support （変更禁止）：複数のLUN があるSCSI デバイスをサポートするかどうかを設定します。
- Yes：サポートします。
- No （初期値）：サポートしません。
Include in BIOS Scan：SCSIホストコントローラのSCSI がSCSI デバイスのデバイスドライバ（ソフトウェア）を用いずにサポートするかどうかを設定します。

この設定は、SCSIホストコントローラのSCSI BIOS がEnabledに設定されている場合（SCSI Controller Int 13 Support:Enabled）にのみ有効となります。
- Yes （初期値）：SCSIホストコントローラのSCSI BIOS は、そのSCSI デバイスを制御します。
- No：SCSIホストコントローラのSCSI BIOS は、そのSCSI デバイスを制御しません。Noに設定したSCSI デバイスを制御するためには、別途デバイスドライバが必要になります。

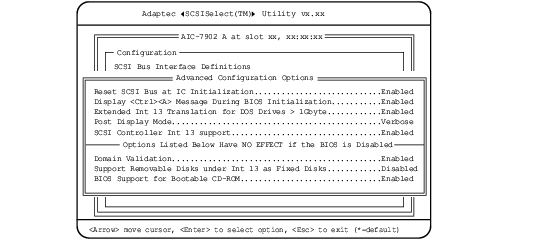

□ Advanced Configuration Options

SCSI BIOS の各種設定を行います。

カーソルを合わせて【Enter】キーを押すと、Advanced Configuration Options サブメニューが表示されます。

Reset SCSI Bus at IC Initialization（変更禁止）：ワークステーション起動時に、SCSIホストコントローラがSCSI バスのリセット信号を出すかどうかを設定します。
- Enabled （初期値）：SCSIホストコントローラの初期化の際に、SCSI BIOS がSCSI バスをリセットし、それから2 秒後にSCSI オプションのスキャンを開始します。
- Disabled：SCSIホストコントローラのSCSI BIOS を無効に設定します。
Display < Ctrl >< A > Message During BIOS Initialization：電源投入時にSCSI Select ユーティリティを起動するためのメッセージをCRT 画面上に表示するかどうかを設定します。
- Enabled （初期値）：SCSI Select ユーティリティを起動するためのメッセージをCRT 画面上に表示します。
- Disabled：SCSI Select ユーティリティを起動するためのメッセージをCRT 画面上に表示しません。
Extended Int 13 Translation for DOS Drive > 1 GByte（変更禁止）：1GB（1024MB）より大きい記憶容量をもつSCSI 固定ディスクドライブのための拡張トランスレーション機能の有効／無効を設定します。

この設定は、SCSIホストコントローラのSCSI BIOS がEnabledに設定されている場合（SCSI Controller Int 13 Support:Enabled）にのみ有効となります。
- Enabled （初期値）：1GB 以上のSCSI 固定ディスクドライブに対しては、255 ヘッド、トラック当たり63 セクタの拡張トランスレーション方式をとり、1GB 以下のSCSI 固定ディスクドライブに対しては、64 ヘッド、トラック当たり32 セクタの標準トランスレーション方式を採用します。
- Disabled：すべてのSCSI 固定ディスクドライブに対して、64 ヘッド、トラック当たり32 セクタの標準トランスレーション方式を採用します。
Post Display Mode：POST 画面に表示されるSCSIホストコントローラやSCSI デバイスなどの情報量を設定します。
SCSI Controller Int 13 Support：SCSIホストコントローラのSCSI BIOS を有効にするかどうかを設定します。
- Enabled （初期値）：SCSIホストコントローラに接続されているSCSI 固定ディスクドライブからワークステーションをブートする場合に設定します。また、本設定を有効にしなければ、SCSI Select ユーティリティ内のいくつかのオプション設定が機能しません。
- Disabled：SCSIホストコントローラのSCSI BIOS を無効に設定します。

  「Disabled:not scan 」：SCSI カードのPOST 時に、SCSI デバイスのスキャンを行いません。
  「Disabled:scanbus 」：SCSI カードのPOST 時に、SCSI デバイスのスキャンを行います。
Domain Validation：実際にデバイスとデータ転送を行い、転送速度を最適化するDomain Validation を行うかどうかを設定します。
- Enabled （初期値）：Domain Validation を行います。
- Disabled：Domain Validation を行いません。
Support Removable Disks Under Int 13 as Fixed Disks：リムーバブル・ディスクユニット（光磁気ディスクユニット）をSCSI BIOSの下で、SCSI 固定ディスクドライブとしてサポートするかどうかを設定します。

この設定はSCSIホストコントローラのSCSI BIOS がEnabledに設定されている場合（SCSI Controller Int 13 Support:Enabled）にのみ有効となります。
BIOS Support for Bootable CD-ROM：CD-ROM からのブートを行うかどうかを設定します。
- Enabled （初期値）：CD-ROM からブートを行います。
- Disabled：CD-ROM からブートを行いません。
