2 本体カバーを取り外す

本体カバーの取り外し方

周辺機器を取り付けるときは、サイドカバーを取り外して、内部が見える状態にします。5インチファイルベイに内蔵オプションを取り付けるときは、さらに、フロントパネルを取り外します。取り外し方は、次のとおりです。

■ サイドカバーの取り外し

  1. ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。

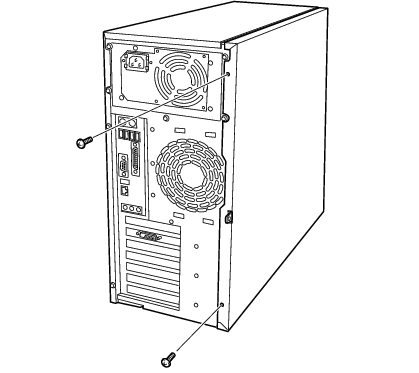

  2. ワークステーション本体背面の右側2ヶ所のネジを外します。
画像

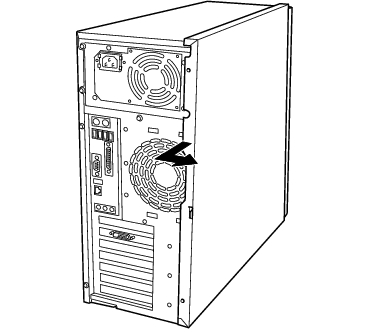

  1. サイドカバーを取り外します。
    ワークステーション本体背面側にスライドさせます。
    手前方向に引いて、取り外します。
画像

■ フロントパネルの取り外し

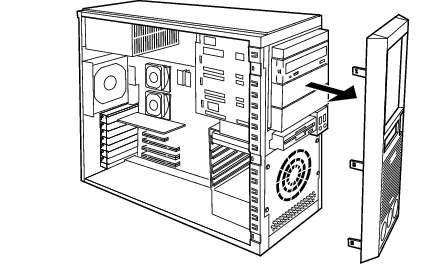

  1. フロントパネルの左右各3ヶ所のツメを外します。
    フロントパネルの左側3ヶ所のツメを外し、30度ほどフロントパネルを開きます。次にフロントパネルを右側にずらしながら右側3ヶ所のツメを外します。
画像

  1. フロントパネルを取り外します。
画像

ポイント
