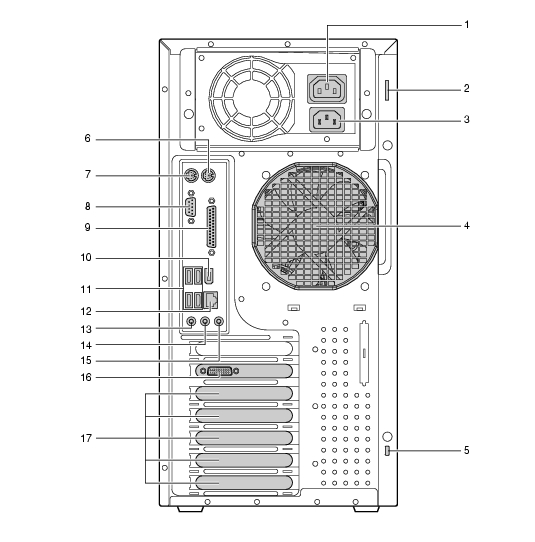

ワークステーション本体背面
アウトレット
ディスプレイの電源ケーブルを接続します。
セキュリティ施錠金具
市販の鍵を取り付けます。
インレット
電源ケーブルを接続します。
通風孔（冷却ファン）
ワークステーション本体内部の熱を外部に逃すための開孔部です。
ワークステーションを設置する際は、通風孔をふさがないように注意してください。
盗難防止用ロック
市販の盗難防止用ケーブルを接続します。
盗難防止用ロックは、Kensington社製のマイクロセーバーセキュリティシステムに対応しています。盗難防止用ケーブルは、次のものを購入してください。他の類似のケーブルは取り付けられない場合があります。
商品名：SLIM MICROSAVER
商品番号：0522011
（富士通コワーコ株式会社 お問い合わせ：03-3342-5375）
マウスコネクタ（
）
マウスを接続します。
キーボードコネクタ（
）
キーボードを接続します。
シリアルコネクタ（
）
RS-232C規格に対応した周辺機器を接続します。
パラレルコネクタ（
）
プリンタやスキャナなどを接続します。
IEEE1394端子（
）
IEEE1394規格の周辺機器を接続します。
USBコネクタ（
）
USB規格の周辺機器を接続します。USB2.0に準拠しています。
LANコネクタ（
）
非シールド・ツイストペア（UTP）ケーブルを接続します。
1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
LEDの意味は、次のとおりです。
1000MbpsでLINKを確立 ：下部LEDオレンジ点灯、上部LED緑色点灯
100MbpsでLINKを確立 ：下部LED緑色点灯、上部LED緑色点灯
10MbpsでLINKを確立 ：下部LED消灯、上部LED緑色点灯
データ転送中 ：上部LED緑色点滅
マイク端子（
）
市販のコンデンサマイクを接続します。
ワークステーション本体前面のマイク端子にマイクを接続した場合は、本マイク端子はお使いになれません。
ラインアウト端子（
）
サウンド出力用端子です。オーディオ機器の入力端子と接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
ワークステーション本体前面のヘッドホンアウト端子にオーディオ機器を接続した場合、お使いになれません。
ラインイン端子（
）
サウンド入力用端子です。オーディオ機器の出力端子と接続します。
DVI-Iコネクタ
ディスプレイを接続します。
カスタムメイドの選択によっては、コネクタの種類が異なります。
拡張カードスロット
PCI Express x1および32bit/33MHz PCI カードを取り付けられます。
