メインボード

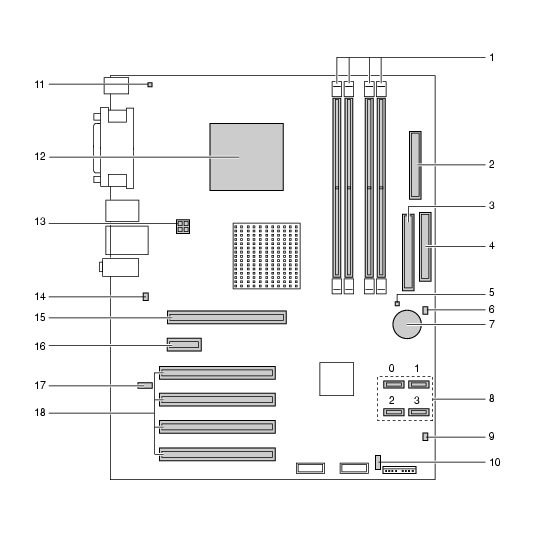

画像

  1. メモリスロット
    メモリを取り付けます。
    図中左から、DIMM1、DIMM2、DIMM3、DIMM4の順に並んでいます。
  2. 電源コネクタ
  3. パラレルATAコネクタ
    標準のハードディスク(IDE HDD)と、CD-ROMドライブが接続されているケーブルが接続されています。
  4. フロッピーコネクタ
    フロッピーディスクドライブが接続されているケーブルが接続されています。
  5. 温度センサー(FRONT)
  6. SYS FANコネクタ
  7. 内蔵バッテリ
    本ワークステーションの時計機能の設定とBIOSで設定したセットアップ設定値を保存するためのバッテリです。標準の使用状態(1日8時間)で約5年間お使いになれます。
  8. シリアルATAコネクタ
    シリアルATAインターフェースのハードディスクを接続するケーブルを接続します。
  9. FRONT FANコネクタ
  10. SCSI LEDピン
    SCSI LEDケーブルを取り付けられます。
  11. 温度センサー(REAR)
  12. CPU(ヒートシンクの下にあります)
  13. 電源コネクタ
  14. REAR FANコネクタ
  15. PCI Express x16 Graphicsコネクタ
    グラフィックスカードが取り付けられています。
  16. PCI Express x1コネクタ
    PCI Express x1規格のカードを取り付けられます。
  17. CD INコネクタ(黒)
    CD-ROMドライブからのAUDIOケーブルを接続します。
  18. PCIコネクタ
    32bit/33MHz PCIカードを取り付けられます。ワークステーション上部からPCI スロット1〜4の順に並んでいます。
    カスタムメイドでHDD変更(SCSI)を選択している場合、PCIスロット4にSCSIカードが取り付けられています。
