8 ポートリプリケータについて
本ワークステーションには、ポートリプリケータは添付されておりません。
お使いになる場合は、別売のポートリプリケータをご購入ください。
ポートリプリケータをお使いになる場合は、必ずポートリプリケータのDC-INコネクタにACアダプタを接続してください。
ポートリプリケータの取り付け／取り外しは、電源を切ってから行ってください。
バッテリ運用時にはポートリプリケータはお使いになれません。
ポートリプリケータのDC-INコネクタにACアダプタを接続すると、ワークステーション本体はACアダプタ運用時と同じ状態になり、バッテリを充電することもできます。
ポートリプリケータ接続時には、ワークステーション本体背面のコネクタはモデムコネクタ以外お使いになれません。
ポートリプリケータ取り外しボタンロックを解除している状態で、ポートリプリケータ取り外しボタンロックに盗難防止用ケーブルを接続すると、ポートリプリケータ取り外しボタンがロックできなくなります。
ポートリプリケータを取り付ける
ワークステーション本体背面に周辺機器を取り付けている場合は、周辺機器を取り外しておいてください。
ワークステーション本体にポートリプリケータを取り付ける場合は、指をはさまないように注意してください。
けがの原因となることがあります。
ポートリプリケータのガイドバーを、ポートリプリケータ取り外しボタン側に倒します。
ワークステーション本体下面にポートリプリケータを取り付けます。
ワークステーション本体とガイドバーの右側、およびコネクタの位置を合わせてワークステーション本体を水平に下ろし（1）、ワークステーション本体上面の奥側を軽く押さえて（2）、ポートリプリケータにしっかりと取り付けます。
ポートリプリケータをロックします。

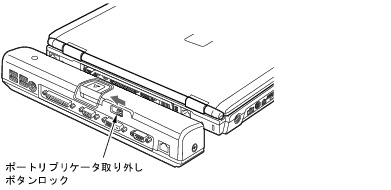

ポートリプリケータ取り外しボタンロックを矢印の方向にスライドさせて、ロックします。
ポートリプリケータに周辺機器を取り付け／取り外しを行う場合は、必ずワークステーション本体の電源を切り、ACアダプタを取り外してください。
ポートリプリケータを取り付ける場合、ワークステーション本体上面の奥側を軽く押さえてください。強く押さえると液晶ディスプレイが割れるおそれがありますので、注意してください。
本ワークステーションを持ち運ぶ場合は、ポートリプリケータを必ず取り外してください。ポートリプリケータを接続した状態で本ワークステーションを持ち運ぶと、ワークステーション本体およびポートリプリケータのコネクタが破損するおそれがあります。
