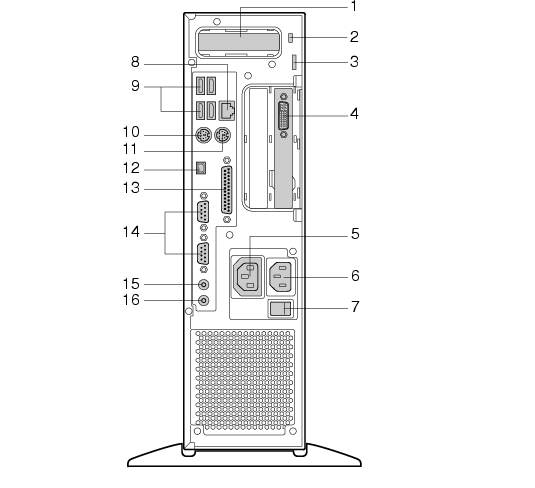

ワークステーション本体背面
拡張カードスロット
32bit/33MHz PCIカード（Low Profile対応）を取り付けられます。
「増設」−「拡張カードを取り付ける」
盗難防止用ロック
市販の盗難防止用ケーブルを接続します。
盗難防止用ロックは、Kensington社製のマイクロセーバーセキュリティシステムに対応しています。盗難防止用ケーブルは、次のものを購入してください。他の類似のケーブルは取り付けられない場合があります。
商品名：スリムマイクロセーバー
商品番号：0522011（黒色ワイヤー）、0522040（白色ワイヤー）
（富士通コワーコ株式会社 お問い合わせ：03-3342-5375）
セキュリティ施錠金具
市販の鍵を取り付けます。
「ハードウェア」−「筐体のセキュリティ」
DVI-Iコネクタ
ディスプレイを接続します。DVI-VGA変換ケーブルまたはデジタルディスプレイのディスプレイケーブルが使用できます。
カスタムメイドの選択によっては、コネクタの種類が異なります。
アウトレット
ディスプレイの電源ケーブルを接続します。
インレット
電源ケーブルを接続します。
メインスイッチ
ワークステーション本体の電源を完全に切る場合に「オフ」にします。「｜」側が「オン」で「○」側が「オフ」です。
「オフ」にすると、電源ボタンを押しても、ワークステーション本体の電源は入りません。通常は「オン」のままお使いください。
ただし、長期間お使いにならない場合は、「オフ」にしてください（→『取扱説明書』）。
LANコネクタ（
）
非シールド・ツイストペア（UTP）ケーブルを接続します。
1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
LEDの意味は、次のとおりです。
1000MbpsでLINKを確立 ：下部LED緑色点灯、上部LED黄色点灯
100MbpsでLINKを確立 ：下部LED緑色点灯、上部LED緑色点灯
10MbpsでLINKを確立 ：下部LED緑色点灯、上部LED消灯
データ転送中 ：下部LED緑色点滅
USBコネクタ（
）
USB規格の周辺機器を接続します。USB2.0に準拠しています。
キーボードコネクタ（
）
PS/2キーボードを接続します。
「ハードウェア」−「キーボードについて」
マウスコネクタ（
）
PS/2マウスを接続します。
「ハードウェア」−「マウスについて」
IEEE1394端子（
）
IEEE1394規格の周辺機器を接続します。
パラレルコネクタ（
）
プリンタやスキャナなどを接続します。
シリアルコネクタ（
）
RS-232C規格に対応した機器を接続します。
ラインアウト端子（
）
サウンド出力用端子です。オーディオ機器の入力端子と接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
なお、ヘッドホンアウト端子にヘッドホンを接続している場合、ラインアウト端子からは音が出ません。
ラインイン端子（
）
サウンド入力用端子です。オーディオ機器の出力端子と接続します。
