搭載および接続方法

---

	本製品の取り付けや取り外しを行う場合は、ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜いた後に作業してください。 感電の原因となります。
	本製品の取り付けや取り外しを行う場合は、電源を切り電源プラグをコンセントから抜いた後、十分に待ってから作業をしてください。 火傷の原因となります。

	本製品の取り付けや取り外しを行う場合は、指定された場所以外のネジは外さないでください。 指定された場所以外のネジを外すと、けがをするおそれがあります。また、故障の原因となることがあります。
	プリント基板は、指定されている場所以外には手を触れないでください。 けがをするおそれがあります。また、故障の原因となることがあります。 メインボードのワークステーション本体背面の金具には、手を触れないでください。 けがをするおそれがあります。また、故障の原因となることがあります。

• 本製品の取り付けと、SCSI機器の接続が終了してから、ワークステーション本体、周辺機器およびSCSI機器に電源コードを接続してください。
• ワークステーション本体、周辺機器およびSCSI機器の電源を入れる際には、各機器の取扱説明書をよく読んでから行ってください。
• 本製品1枚に、外付けのSCSI機器と内蔵のSCSI機器を同時に接続することはできません。

■ 本製品の搭載方法

本製品を搭載するときは、ワークステーション本体の『CELSIUSマニュアル』の「増設」を参照してください。なお、『CELSIUSマニュアル』は、「スタート」ボタン→「（すべての）プログラム」→「CELSIUSマニュアル」から参照していただけます。

なお、内蔵SCSIディスクを接続する場合は、LEDケーブルを取り付ける必要があります（LEDケーブルは、別売の内蔵用SCSIケーブルに添付されています）。

本製品をワークステーション本体に搭載する際は、次の手順に従って取り付けてください。

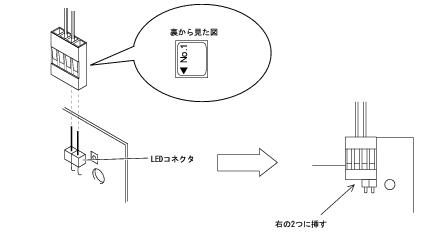

1. 本製品のLEDコネクタにLEDケーブルの片側を取り付けます。

   コネクタの「No.1」と書かれた側が右側になるようにして、右側の2つのさし口に差し込んでください。



2. LEDケーブルの片側をワークステーション本体のメインボードに接続します。

   メインボードへの接続方法は、ワークステーション本体の『CELSIUSマニュアル』の「増設」を参照してください。

■ ドライバのインストール

本製品を使用するためには、ドライバのインストールが必要です。ドライバのインストールには、本製品に添付されている「ドライバディスク」を使用します。

ドライバのインストール手順は、「ドライバディスク」フォルダ内の「install.txt」または「readme.txt」をご覧ください。

■ 外付SCSIデバイスの接続

本製品は以下の構成で外付けSCSI機器を接続できます。接続する際は、SCSI機器の取扱説明書も参照してください。

［68pin（Wide）SCSI機器を接続する場合］

68pin（Wide）SCSI機器を接続される場合、SCSI機器に添付されているSCSIケーブルおよび終端抵抗を使用して接続してください。

［50pin（Narrow）SCSI機器を接続する場合］

50pin（Narrow）SCSIはコネクタの形状として、フルピッチとハーフピッチの2種類があります。

50pin（Narrow）SCSI機器を接続される場合は、コネクタの形状によって使用するケーブルが異なります。

SCSI機器のコネクタ形状を確認して、次に示すものを選択してください。

1台接続時

2台接続時

1. 外付けSCSI機器の電源を切り、電源コードを外します。
2. 外付けSCSI機器のSCSI IDとターミネータを設定します。

   SCSIケーブルに接続される両端のSCSI機器の設定は、有効にしてください。その他のSCSI機器の設定は、無効にしてください。

3. SCSIケーブルの一方の端のコネクタを、本製品のSCSIデバイス用68ピンコネクタに接続します。
4. SCSIケーブルのもう一方の端のコネクタを、SCSI機器のコネクタに接続します。

• 他の外付けSCSI機器を接続する場合は、手順3で本製品に接続した側のケーブルのコネクタを、直前のSCSI機器のケーブルに接続してください。すべての機器が、全体としてひとつなぎになるように接続されます。

■ 内蔵SCSIデバイスの接続

本製品には、最大で4台の内蔵SCSI機器を接続できます。接続する際は、SCSI機器の取扱説明書も参照してください。

1. 内蔵SCSI機器のSCSI IDとターミネータを設定します。

   SCSIケーブルに接続される両端のSCSI機器の設定は、有効にしてください。その他のSCSI機器の設定は、無効にしてください。

2. ワークステーション本体に、内蔵SCSI機器を取り付けます。

   ワークステーション本体の『CELSIUSマニュアル』およびSCSI機器の取扱説明書を参照してください。

3. SCSIケーブルの一方の端のコネクタを、本製品のSCSIデバイス用68ピンコネクタに接続します。
4. SCSIケーブルのもう一方の端のコネクタを、SCSI機器のコネクタに接続します。
5. 電源ケーブルを接続します。

   ワークステーション本体内部の電源ケーブルのうち、使っていないコネクタを、取り付けたSCSI機器に接続します。
