本製品をSNMPエージェントして使用するための設定方法について説明します。

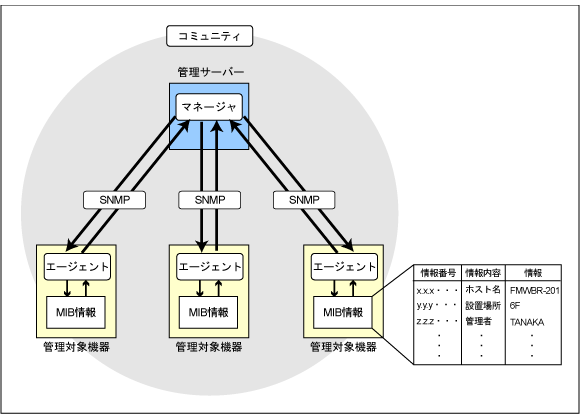

SNMPは、ネットワーク上の機器をネットワーク経由で管理するためのプロトコルです。管理サーバーとなる機器(パソコン)と管理対象となる機器(ルータ、プリンタなど)で構成され、管理サーバーはマネージャ、管理対象の機器はエージェントと呼ばれます。コミュニティ名が一致した機器間でのみ、管理を行うことができます。
管理対象の機器はMIBと呼ばれる管理情報データベースを持っていて、ここに登録されている情報をマネージャとエージェントでやり取りすることで、機器の状態を管理します。
マネージャとエージェントの間では、次の3種類のやり取りによって機器の管理を行います。
-
マネージャからの情報要求に対する応答(Get)
- マネージャから本製品のステータスや統計情報を要求された場合、本製品のMIB情報を取得して応答します。
-
マネージャからのMIB情報の変更要求に対する応答(Set)
- マネージャからMIB情報の変更を要求された場合、本製品のMIB情報の設定を変更します。
-
ステータス変化の通知(Trap)
- 本製品に特別な状態の変化が発生した場合、エージェントからマネージャに自発的に通知します。これをトラップといいます。
本製品のSNMPエージェント機能を利用する場合は、次のように設定します。
|
-
本製品のSNMPエージェント機能を利用して本製品のMIB情報を取得するためには、管理サーバーとなるパソコンにSNMPマネージャと呼ばれるソフトウェアをインストールする必要があります。
-
本製品がサポートするMIB情報とトラップの内容については、MIB情報一覧をご覧ください。
-
本製品のワイヤレスLANインターフェースは、MIB情報一覧のオブジェクトのうち、SYNTAX(データタイプ)がCounterのものをサポートしていません。
|
|
|
-
Webブラウザを起動し、本製品の設定画面にログインします。
- ログインの方法は、設定画面の開始をご覧ください。
-
トップメニューの「管理機能」をクリックします。
-

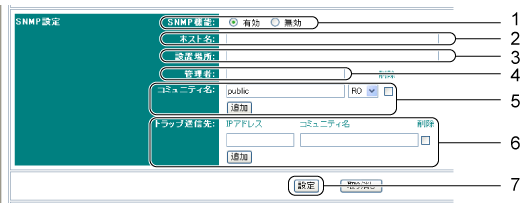

次のように操作します。
|
-
〔SNMP機能:〕 「有効」をクリックして にします。
|
-
SNMPエージェント機能を無効にする場合は、「無効」をクリックして にし、「設定」をクリックします。
|
|
|
-
〔ホスト名:〕 ホスト名(オブジェクト名:sysName)を設定します。
- 任意の文字列を、半角英数字、および半角記号64文字以内で入力します。 全角文字や、半角カタカナは使用できません。通常、FQDN(Fully-Qualified Domain Name)を記述します。
-
〔設置場所:〕 設置場所(オブジェクト名:sysLocation)を設定します。
- 任意の文字列を、半角英数字、および半角記号64文字以内で入力します。 全角文字や、半角カタカナは使用できません。
-
〔管理者:〕 管理者名(オブジェクト名:sysContact)を設定します。
- 任意の文字列を、半角英数字、および半角記号32文字以内で入力します。 全角文字や、半角カタカナは使用できません。
-
〔コミュニティ名:〕 コミュニティの設定をします。
-
コミュニティ名を設定します。
- コミュニティ名は、SNMPが管理するネットワークの名前です。管理する側のマネージャと同じ名前を設定します。半角英数字、および半角記号32文字以内で入力します。 全角文字や、半角カタカナは使用できません。
-
をクリックして「RO」、または「RW」を選択します。
- ROを選択すると、コミュニティ内のマネージャからMIB情報の取得を行うことができます。。
- RWを選択すると、コミュニティ内のマネージャからMIB情報の取得と変更を行うことができます。
-
複数のコミュニティを登録する場合、「追加」をクリックします。
- 新しいテキストボックスが追加されるので、必要な項目を入力します。最大8件まで登録できます。
-
〔トラップ送信先:〕 トラップを設定する場合、次のように設定します。
-
〔IPアドレス〕 トラップを送信するSNMPマネージャのIPアドレスを入力します。
-
〔コミュニティ名〕 トラップ送信先のコミュニティ名を入力します。
- 任意の文字列を、半角英数字、および半角記号32文字以内で入力します。 全角文字や、半角カタカナは使用できません。
-
複数のトラップ送信先を登録する場合、「追加」をクリックします。
- 新しいテキストボックスが追加されるので、必要な項目を入力します。最大8件まで登録できます。
-
「設定」をクリックします。
- 「設定を保存しています。」という画面が終了すると、設定した内容が有効になります。
|
「コミュニティ名」、または「トラップ送信先」の設定を削除する場合
削除する設定の右端にある〔削除〕をクリックして にし、「設定」をクリックします。
|
|
|
