1 各部の名称と働き
パソコン本体、マザーボードの各部の名称と働きを説明します。
これ以降の記述については、縦置きを前提としています。横置きにする場合は、読み替えてください。

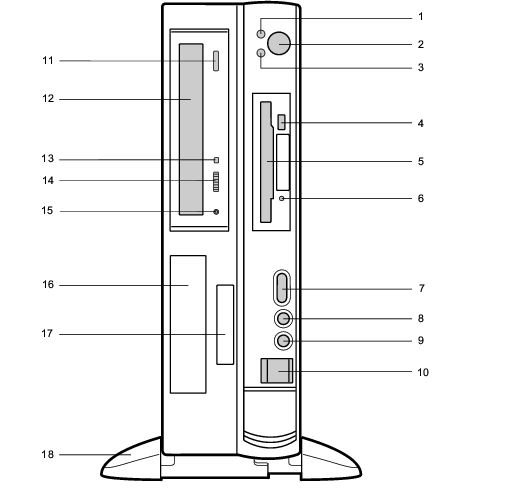

パソコン本体前面
電源ランプ
パソコン本体に電源が入っているときに点灯します。
動作しているときは緑色に、スタンバイ状態（省電力状態）のときはオレンジ色に点灯します。
電源ボタン
パソコン本体の電源を入れるときや切るとき、スタンバイ状態にするときに押します。
ディスクアクセスランプ
ハードディスクにデータを書き込んだり、ハードディスクからデータを読み出したりしているときに点灯します。
フロッピーディスク取り出しボタン
フロッピーディスクを取り出すときに押します。
フロッピーディスクアクセスランプが点灯しているときは、押さないでください。
フロッピーディスクドライブ
フロッピーディスクをセットしてデータを書き込んだり、読み出したりします。
フロッピーディスクアクセスランプ
フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出したりしているときに点灯します。
音量ボリューム
ヘッドホンの音量を調節します。
音量を大きくするときは上に、小さくするときは下に回します。
ヘッドホン端子
パソコンから出力される音や音楽CDを聴くときに、市販のヘッドホンを接続します。
マイク端子
市販のコンデンサマイクを接続します。
USBコネクタ
カバーを左にスライドさせて、USB規格の機器を接続します。
CD取り出しボタン
CD-ROMや音楽CDをセットするときや取り出すときに押します。パソコン本体の電源が入っているときにお使いになれます。CDアクセスランプが点灯しているときは、押さないでください。
CD-ROMドライブ
CD-ROMのデータやプログラムを読み出したり、音楽CDを再生したりします。
CDアクセスランプ
CD-ROMからデータを読み込んでいるときや音楽CDを再生しているときに点灯します。
ヘッドホンボリューム（音楽CDのみ）
ヘッドホンを接続したときに、音量を調節します。
ヘッドホン端子（音楽CDのみ）
市販のヘッドホンで音楽CDを聴くときに、ヘッドホンを接続します。
フロントアクセスベイ
3.5インチの内蔵オプションを取り付けます。
スマートカードベイ
カスタムメイドオプションのスマートカードリーダ／ライタを取り付けます。
フット
本パソコンをお使いになるときに取り付ける台座です。
縦置きするときには、転倒防止となります。
