2 ワイヤレスLAN接続のための準備

---

本装置を利用するために必要な準備（パラメータの設定）について説明します。

• Windows 2000/98では、パソコン本体に搭載できるLANデバイスは1台のみです。他のLANデバイスを取り付けないでください。

パラメータを設定する

---

ワイヤレスLAN接続を行うために必要な、ネットワーク名（SSID）、使用チャンネル、ネットワークキーなどを設定します。ネットワーク管理者がいる場合は、それぞれの設定内容について、ネットワーク管理者に確認してください。

• アドホック接続しているパソコンのチャンネルを変更する場合は、同じネットワーク名（SSID）で接続しているすべてのパソコンのチャンネルを同時に変更してください。変更後は、すべてのパソコンの電源を切り、電源の入っているパソコンがないことを確認してから、電源を入れてください。

1. 「スタート」ボタン→「プログラム」→「PRISM Wireless LAN Configuration」の順にクリックします。

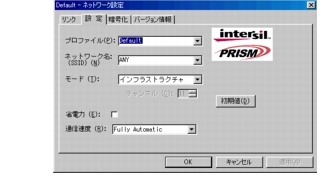

   「ネットワーク設定」画面が表示されます。

2. ワイヤレスLANネットワーク環境を設定します。

項目	説明
プロファイル	設定するパラメータ情報を保存するシステムファイルの名前を入力します。半角英数字60文字以内で、任意の文字列を入力してください。 プロファイルは、アドホック接続・インフラストラクチャ接続合わせて、5個まで設定できます。接続するワイヤレスLANネットワークが複数ある場合に、プロファイルによって使い分けることができます。
ネットワーク名（SSID）	接続したいネットワーク名を、半角英数字32文字以内で入力します。必ず入力してください。「ANY」は選択しないでください。
	アドホック接続の場合	接続するすべてのパソコンで、同じ名前を設定します。
	インフラストラクチャ接続の場合	接続するステーションに合わせて設定します。ステーションの設定の確認方法については、ステーションのマニュアルをご覧ください。
モード	ワイヤレスLANネットワークへの接続方法を指定します。
	アドホック接続の場合	をクリックして「ad hoc」を選択します。
	インフラストラクチャ接続の場合	をクリックして「インフラストラクチャ」を選択します。
チャンネル	通信に使用するチャンネル（周波数帯）を選択します。
	アドホック接続の場合	接続するすべてのパソコンで同じ値を選択してください。 ネットワーク内にFMV-W181、FMV-JW181を搭載しているパソコンがある場合は、「10」を選択してください。 同一フロア内など、近くに他のワイヤレスLANネットワークがある場合は、チャンネルの値を5 つ離すことをお勧めします。 例えば、同一フロア内にワイヤレスLANネットワークが3つある場合は、1、6、11のように設定してください。
	インフラストラクチャ接続の場合	設定する必要はありません。
省電力	お使いになれません。
通信速度	通常は、「Fully Automatic」を選択してください。

• 「初期値」ボタンをクリックすると、「設定」タブと「暗号化」タブの内容がすべて、インストール直後の内容に戻ります。

3. 入力が終了したら、「適用」をクリックします。

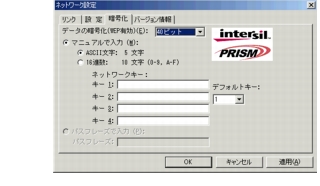

4. 「暗号化」タブをクリックします。

• 通信データを暗号化するためのネットワークキーは、必ず設定してください。ネットワークキーを設定していない場合、ワイヤレスLAN機能を搭載したすべてのパソコンから接続できます。他のユーザーにデータを盗まれたり、破壊されたりする危険性があります。

5. 通信データを暗号化するための設定をします。

項目	説明
データの暗号化（WEP有効）	をクリックして、通信データの暗号化の方法を選択します。
	Disable	暗号化を設定しません。
	40ビット	ネットワークキーを40ビットで指定します。「16進数」または、「ASCII文字」のいずれかの方法で、ネットワークキーを入力します。 次のパソコン、およびステーションと接続する場合は、「40ビット」を選択します。 FMV-JW181、FMV-W181を搭載したパソコン FMWT-201、 FMWT-501、FMNS-101+FMNS-WL1
	104ビット	ネットワークキーを104ビットで指定します。「16進数」「ASCII文字」のいずれかの方法で、ネットワークキーを入力します。
マニュアルで入力	ネットワークキーを「ASCII文字」、または「16進数」で設定します。
16進数	ネットワークキー1〜4を、16進数のキャラクタコードで入力する場合に選択します。 ネットワーク内に、ネットワークキーをキャラクターコードで設定するワイヤレスLANがある場合に、選択してください。 ネットワークキー1〜4に、設定済みの他のワイヤレスLANと同じ値を入力してください。 「ネットワークキー」に使用できる文字は、次のとおりです。 0〜9、a〜f 入力例）ネットワークキーを10桁で設定する場合、「3132333f38」のように入力します。
ASCII文字	ネットワークキー1〜4を、ASCII文字で入力する場合に選択します。 通常は、「ASCII文字」を選択してください。 「データの暗号化（WEP有効）」で「40ビット」を選択した場合は、5文字で入力します。「104ビット」を選択した場合は、13桁で入力します。 ネットワークキー1〜4に使用できる文字は、次のとおりです。 0〜9、A〜Z、a〜z、_（アンダーバー） ネットワークキーを40ビットで入力する場合の入力例）「ABC12」に設定する場合、「ABC12」と入力します。
ネットワークキー1〜4	ネットワークキーを入力します。 必要に応じて、4つまで設定することができます。通常は、「キー1」のみ設定してください。
	アドホック接続の場合	接続するすべてのパソコンで、同じ値を設定してください。設定方法については、「16進数」、または「ASCII文字」の項目をご覧ください。
	インフラストラクチャ接続の場合	接続するステーションに合わせて設定します。ステーションの設定の確認方法については、ステーションのマニュアルをご覧ください。
デフォルトキー	をクリックして、ネットワークキー1〜4で入力したどのキーを使うか選択します。キー1を使用する場合は、「1」を選択します。 接続するパソコンやステーションによっては、ネットワークキーの番号が本装置と異なり、0〜3になっているものがあります。その場合、本装置は「1」、接続するパソコンやステーションは「0」に設定してください。
パスフレーズで入力	お使いになれません。

6. 入力が終了したら、「適用」をクリックします。
7. 「OK」をクリックします。

   「ネットワーク設定」画面が終了します。

8. 再起動します。
   • Windows 2000の場合

     「スタート」ボタン→「シャットダウン」の順にクリックし、「再起動」をクリックして「OK」をクリックします。

   • Windows 98の場合

     「スタート」ボタン→「Windowsの終了」の順にクリックし、「再起動する」を選択して「OK」をクリックします。

以上で、パラメータの設定は終了です。

• インフラストラクチャ接続で、ADSL（PPPoE）を使用してインターネットに接続する場合は、本装置のMTUサイズ（ Click）を変更する必要があります。

  詳しくは、ステーションのマニュアルをご覧ください。

次に、ネットワークに接続するための設定を行います。

お使いのOSによって操作方法が異なります。次をご覧ください。

• Windows 2000の場合

  「ネットワークへの接続（Windows 2000）」（ Click）

• Windows 98の場合

  「ネットワークへの接続（Windows 98）」（ Click）
